Khớp nối mềm ống gió: Cấu tạo, công dụng và giải pháp chống rung giảm ồn HVAC

Trong bất kỳ hệ thống thông gió và điều hòa không khí (HVAC) nào, các thiết bị động lực như quạt thông gió công nghiệp, máy lạnh trung tâm hay cụm xử lý không khí (AHU) khi vận hành đều sinh ra các dao động cơ học và rung chấn mạnh mẽ. Nếu đường ống gió bằng tôn cứng được đấu nối trực tiếp vào miệng hút hoặc miệng thổi của thiết bị, rung động này sẽ lan truyền dọc theo toàn bộ hệ thống ống, gây ra tiếng ồn cộng hưởng đinh tai nhức óc và làm nứt vỡ các mối ghép cơ khí. Khớp nối mềm ống gió (Flexible duct connector) ra đời như một giải pháp kỹ thuật bắt buộc nhằm cách ly dao động, triệt tiêu tiếng ồn kết cấu và bảo vệ sự bền vững cho toàn bộ mạng lưới đường ống. Với vai trò là tổng kho chuyên cung cấp thiết bị làm mát và vật tư cơ điện hàng đầu, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) sẽ phân tích chi tiết cấu tạo, các loại vật liệu chống cháy và quy trình thi công khớp nối mềm chuẩn kỹ thuật qua bài viết dưới đây.

Khớp nối mềm ống gió là gì và tầm quan trọng trong hệ thống HVAC

Khớp nối mềm ống gió là một đoạn liên kết đàn hồi linh hoạt được lắp đặt xen giữa miệng quạt hoặc cửa máy lạnh với tuyến ống gió tôn cứng cố định. Bộ phận này đóng vai trò như một “khớp giảm chấn”, cho phép máy móc rung lắc nhẹ trong phạm vi dao động cho phép mà không truyền lực động học vào đường ống gió treo trên trần nhà.

Nếu thiếu đi khớp nối mềm tại các điểm tiếp giáp cơ học quan trọng này, công trình sẽ phải đối mặt với nhiều rủi ro kỹ thuật đáng lo ngại:

• Hiện tượng truyền rung chấn và tiếng ồn cộng hưởng: Dao động từ motor và cánh quạt công nghiệp quay ở tốc độ hàng ngàn vòng mỗi phút sẽ biến toàn bộ hệ thống ống gió tôn thành một màng rung khổng lồ, phát tán tiếng ù khó chịu vào các phòng làm việc.

• Gây nứt vỡ mối nối và biến dạng đường ống: Lực rung lắc liên tục tác động trong thời gian dài sẽ làm lỏng các đai ốc, bung mí ghép tôn kẽm và làm biến dạng các góc bích nối ống gió.

• Hư hại kết cấu treo đỡ trần: Sự rung giật truyền lên ty treo và giá đỡ ống gió có thể làm lỏng các bu lông nở bắt vào trần bê tông, tiềm ẩn nguy cơ mất an toàn kết cấu trần thạch cao.

• Khó khăn trong việc cân chỉnh khi lắp đặt: Sự sai lệch nhỏ về trục tim giữa miệng quạt và tuyến ống gió trong quá trình thi công thực tế sẽ tạo ra ứng suất cơ học rất lớn nếu bắt cứng trực tiếp vào nhau.

Chính nhờ khả năng co giãn linh hoạt, khớp nối mềm giúp hóa giải hoàn toàn các xung đột chuyển vị cơ học, mang lại sự êm ái và an toàn tuyệt đối cho toàn bộ hệ thống. Quạt điện HN luôn coi việc bố trí khớp nối mềm đạt chuẩn là điều kiện tiên quyết trong mọi hồ sơ thiết kế thông gió công nghiệp.

Cấu tạo chi tiết của khớp nối mềm ống gió

Khớp nối mềm ống gió có kết cấu cơ học dạng “bánh kẹp” (sandwich) ba phần gồm dải vải mềm ở giữa được gắn chặt vào hai dải kim loại ở hai bên mép. Kết cấu này cho phép người thợ dễ dàng bắn vít, ghép bích tôn với ống gió một cách vững chắc mà vẫn duy trì phần vải đàn hồi ở giữa.

Hệ thống cấu tạo của một dải khớp nối mềm tiêu chuẩn bao gồm các thành phần cơ bản sau:

• Hai dải kim loại viền biên: Thường được làm từ tôn mạ kẽm (Galvanized Steel) hoặc Inox 304 có bản rộng phổ biến là 45mm, 60mm hoặc 75mm, có chức năng tạo khung định hình để gấp mí hoặc bắn bích TDF, bích V nối vào ống gió.

• Dải vải mềm cách ly ở giữa: Là vật liệu sợi đàn hồi chuyên dụng có bản rộng từ 60mm, 75mm, 100mm đến 150mm tùy theo mức độ rung chấn và khoảng cách chuyển vị giữa thiết bị với đường ống.

• Mí khóa cơ khí kép (Lock Seam): Phần viền kim loại được cán ép ngàm chặt vào mép vải bằng công nghệ dập mí cơ học nhiều nếp gấp, đảm bảo độ kín khít 100% không để lọt khí và chịu được áp lực kéo giật cực lớn mà không bị bung mép.

Sự liên kết cơ học này mang lại khả năng làm việc bền bỉ trong môi trường luồng khí áp suất cao mà không phụ thuộc vào các loại keo dán vốn dễ bị thoái hóa theo nhiệt độ. Chúng tôi luôn lựa chọn các dòng sản phẩm có nếp mí khóa dập tinh xảo, đáp ứng tốt cả áp suất hút âm lẫn thổi dương của các dòng quạt áp lực cao.

Các loại vật liệu vải chịu nhiệt phổ biến

Trái tim của khớp nối mềm chính là lớp vải dẻo dai ở giữa; tùy vào tính chất luồng khí (nhiệt độ, hóa chất, độ ẩm), các nhà sản xuất sẽ ứng dụng các loại màng vải khác nhau:

• Vải bạt tráng nhựa PVC (Vinyl / Canvas): Là dòng bạt phổ thông nhất, bề mặt phủ nhựa chống thấm nước, chống ẩm mốc, dẻo dai và có giá thành kinh tế. Loại này thích hợp cho các hệ thống điều hòa thông thường hoặc quạt cấp khí tươi dân dụng với dải nhiệt độ làm việc từ -30°C đến +70°C.

• Vải sợi thủy tinh tráng Silicone (Silicone coated fiberglass): Đây là dòng vải cao cấp chịu nhiệt độ cực cao, có khả năng làm việc liên tục ở mức nhiệt từ -50°C đến +260°C, thậm chí chịu nhiệt đột biến lên tới 300°C. Vải tráng Silicone chống cháy đạt chuẩn, không tạo khói độc, chống tia cực tím và kháng dầu mỡ, chuyên dùng cho quạt hút khói sự cố phòng cháy chữa cháy (PCCC) và hệ thống hút khí nóng công nghiệp.

• Vải sợi thủy tinh tráng Neoprene: Sở hữu độ đàn hồi cơ học rất cao, khả năng chống mài mòn vượt trội và kháng lại sự ăn mòn của axit, dầu mỡ và hơi hóa chất nhẹ. Dòng khớp nối mềm này rất được ưa chuộng trong các nhà máy hóa chất, xưởng dệt và phòng thí nghiệm.

• Vải tráng Polyurethane (PU): Loại vải này nhẹ, độ bền xé rách cao, không chứa halogen và chống bám bụi bẩn rất tốt, thường được chỉ định trong các môi trường đòi hỏi sự tinh sạch như nhà máy dược phẩm, phòng sạch vi điện tử và chế biến thực phẩm.

Vật liệu kim loại nẹp viền

Phần kim loại hai bên mép khớp nối mềm chủ yếu sử dụng tôn mạ kẽm có độ dày từ 0.58mm đến 0.75mm, bề mặt được mạ lớp kẽm đạt chuẩn Z80 – Z120 giúp chống rỉ sét trong môi trường ẩm. Đối với các công trình xử lý khí thải có nồng độ hơi hóa chất ăn mòn cao hoặc các khu vực ẩm ướt ven biển, hai nẹp biên sẽ được thay thế bằng thép không gỉ Inox 304 hoặc Inox 316 nhằm triệt tiêu hoàn toàn nguy cơ ăn mòn điện hóa.

Phân loại các dòng khớp nối mềm ống gió thông dụng

Để thuận tiện cho công tác thi công tại công trường cũng như tối ưu hóa quá trình lắp ráp nhà xưởng, thị trường hiện cung ứng khớp nối mềm dưới hai dạng chính.

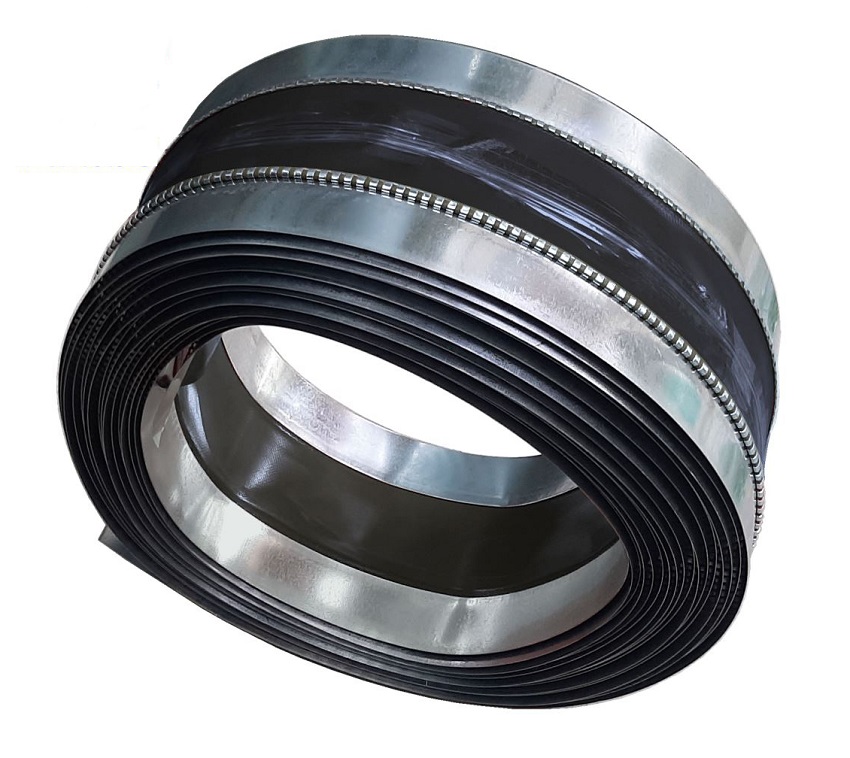

Khớp nối mềm dạng cuộn tiêu chuẩn

Sản phẩm này được sản xuất công nghiệp đồng loạt và đóng gói thành từng cuộn dài 25 mét hoặc 30 mét trong thùng carton gọn gàng.

Ưu điểm nổi bật của khớp dạng cuộn là tính cơ động cao; nhà thầu có thể mang cả cuộn ra công trường, đo đạc kích thước thực tế của miệng quạt (dù là kích thước vuông hay chữ nhật lẻ), sau đó cắt đúng chiều dài và dùng máy gấp mí hoặc kìm bấm để tạo thành khung ống theo ý muốn. Điều này giúp loại bỏ tình trạng sai số khi đặt may sẵn từ xưởng và tránh lãng phí vật tư thừa.

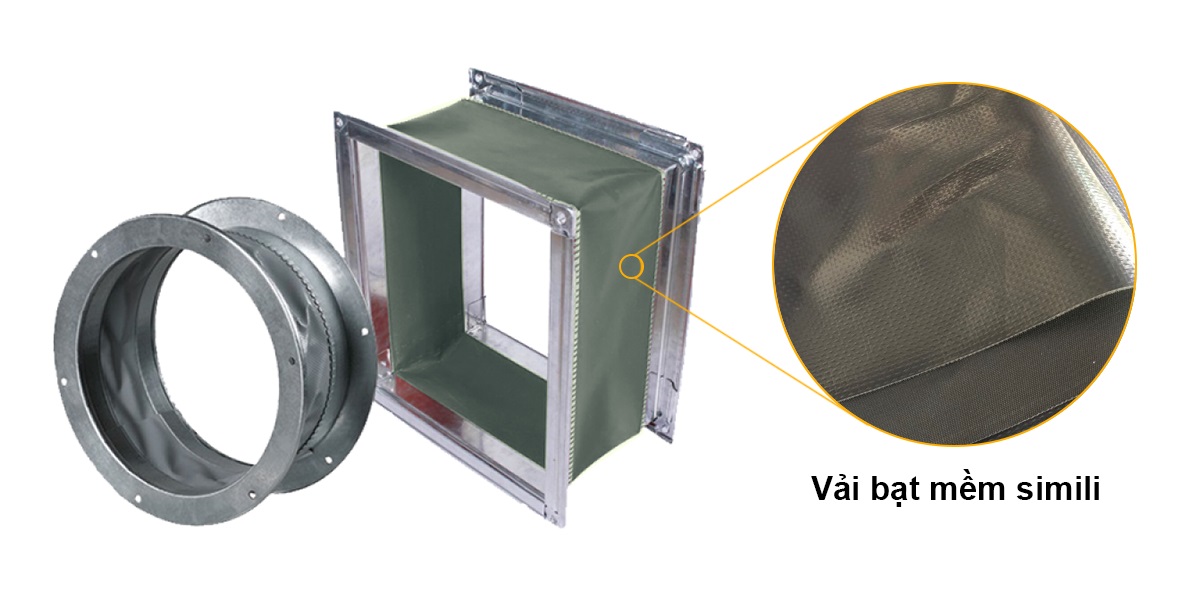

Khớp nối mềm gia công theo kích thước miệng quạt

Đối với các dự án lớn có sự đồng bộ về quy cách máy, khớp nối mềm sẽ được gia công hoàn thiện tại nhà máy với bích TDF, bích nẹp C hoặc bích thép V hàn sẵn ở hai đầu.

Khi vận chuyển đến chân công trình, kỹ thuật viên chỉ việc dùng bu lông hoặc kẹp bích kết nối trực tiếp vào miệng quạt và ống gió mà không mất thời gian gia công bấm mí tại chỗ. Giải pháp này giúp đẩy nhanh tiến độ thi công vượt trội và đảm bảo độ vuông vức, kín khít tuyệt đối theo tiêu chuẩn quản lý chất lượng khép kín.

Khớp nối mềm chống cháy chuyên dụng cho hệ thống PCCC

Đây là dòng khớp nối mềm đặc thù được cấu thành từ vải sợi thủy tinh tráng Silicone màu đỏ hoặc xám đậm, được thử nghiệm chịu nhiệt độ cao 250°C đến 300°C liên tục trong vòng 2 giờ.

Sản phẩm bắt buộc phải có giấy kiểm định chống cháy của các cơ quan quản lý nhà nước hoặc các phòng thí nghiệm đạt chuẩn quốc tế trước khi đưa vào công trình. Khớp nối mềm chống cháy đảm bảo khi có hỏa hoạn xảy ra, hệ thống hút khói sự cố vẫn có thể vận hành ổn định để hút sạch khói độc ra ngoài, không bị cháy rách hay biến dạng làm gián đoạn luồng khí cứu nạn.

Lợi ích vượt trội khi sử dụng khớp nối mềm ống gió chất lượng cao

Việc đầu tư các dải khớp nối mềm đạt chuẩn chất lượng mang lại nhiều giá trị thiết thực cho cả chủ đầu tư lẫn đơn vị sử dụng vận hành.

Những lợi thế rõ rệt mà cấu kiện này đem lại cho công trình bao gồm:

• Triệt tiêu tiếng ồn kết cấu từ gốc: Ngăn chặn sự lan truyền của sóng âm cơ học sinh ra từ động cơ quạt, giúp không gian bên trong văn phòng, khách sạn luôn yên tĩnh và đạt chuẩn tiện nghi âm học.

• Bảo vệ độ bền cho toàn bộ tuyến ống gió: Triệt tiêu hoàn toàn ứng suất mỏi kim loại sinh ra từ rung lắc, giúp đường ống không bị nứt mí, hở gioăng hay rỉ sét tại các điểm bắt vít.

• Bù trừ sai lệch góc và khoảng cách thi công: Cho phép hấp thụ các sai số nhỏ về độ đồng trục giữa quạt và ống gió, giúp công tác lắp ráp trở nên dễ dàng và thuận tiện hơn rất nhiều.

• Hấp thụ sự co giãn vì nhiệt: Khi hệ thống dẫn khí nóng, khớp nối mềm hoạt động như một khe co giãn nhiệt, ngăn chặn hiện tượng phồng rộp hoặc xô lệch tuyến ống.

• Dễ dàng tháo lắp khi bảo dưỡng, sửa chữa: Khi cần tháo quạt ra để tra dầu bạc đạn hoặc sửa motor, kỹ thuật viên chỉ cần tháo khớp nối mềm mà không phải cắt phá hay dỡ bỏ các đoạn ống gió tôn cứng xung quanh.

Nhờ những công năng ưu việt này, khớp nối mềm luôn là chi tiết nhỏ nhưng mang lại giá trị bảo vệ to lớn cho cả một hệ thống cơ điện trị giá hàng tỷ đồng. Quatdienhanoi.vn tự hào là đơn vị phân phối các dòng khớp nối mềm ngoại nhập và nội địa có độ bền vượt trội, được hàng trăm nhà thầu cơ điện tin cậy lựa chọn.

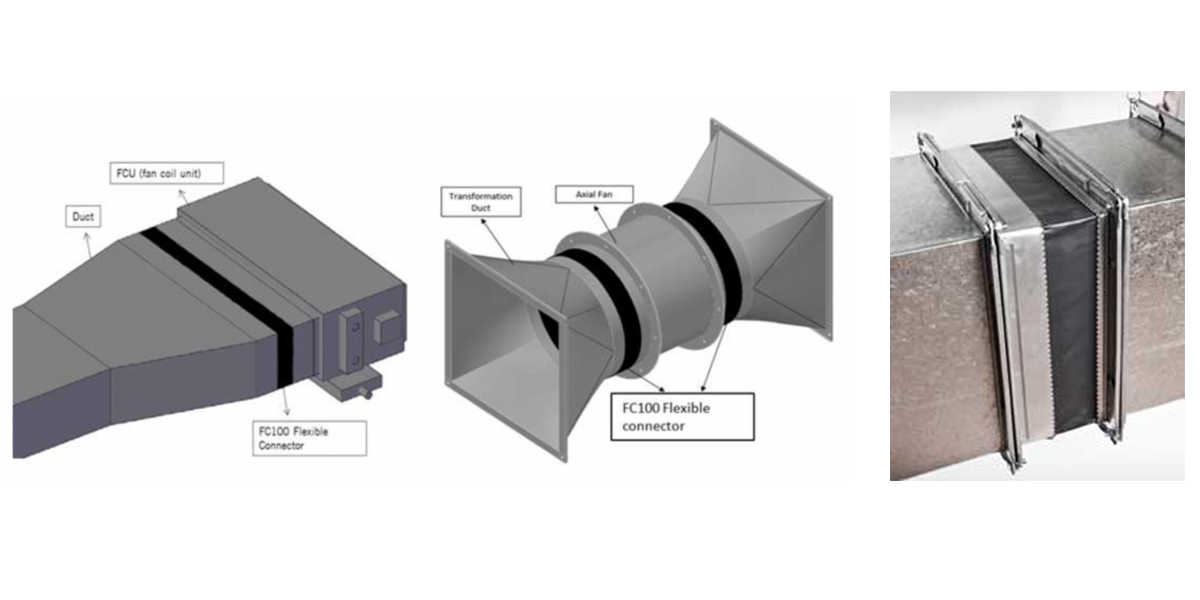

Ứng dụng thực tế của khớp nối mềm trong công trình cơ điện

Khớp nối mềm có mặt ở mọi mắt xích quan trọng có sự giao thoa giữa thiết bị tạo luồng khí và mạng lưới ống dẫn trong các công trình dân dụng lẫn công nghiệp.

Kết nối đầu hút và thổi của quạt công nghiệp

Các dòng quạt công suất lớn như quạt ly tâm hút bụi, quạt hướng trục tăng áp đều có tốc độ quay lớn và lực đẩy luồng khí cực mạnh. Bố trí khớp nối mềm tại cả cửa hút và cửa xả của quạt là yêu cầu bắt buộc để cô lập dao động cơ học của cụm motor – cánh quạt, ngăn không cho rung chấn truyền vào hệ thống ống gió gắn liền với tường hay sàn công trình.

Hệ thống xử lý không khí AHU và FCU

Trong các trung tâm thương mại, phòng sạch bệnh viện, các dàn xử lý không khí AHU thường được đặt trong các phòng máy kỹ thuật kín. Khớp nối mềm bằng vải bạt PVC hoặc PU được lắp ở đầu cấp và hồi gió của AHU giúp không gian làm việc phía ngoài phòng máy hoàn toàn không bị ảnh hưởng bởi tiếng ồn và độ rung của các quạt lồng sóc công suất lớn bên trong.

Hệ thống hút khói sự cố và tạo áp cầu thang PCCC

Tại các tòa nhà cao tầng, hệ thống quạt hút khói hành lang và quạt tạo áp cầu thang thoát hiểm bắt buộc phải sử dụng khớp nối mềm chống cháy tráng Silicone. Trong kịch bản xảy ra hỏa hoạn, luồng khí hút ra có thể nóng đến hàng trăm độ C; khớp nối mềm chống cháy đảm bảo liên kết giữa quạt và trục giếng đứng bằng bê tông hoặc ống gió tôn chống cháy luôn nguyên vẹn, duy trì lối thoát hiểm an toàn cho cư dân.

Hệ thống hút mùi, hút khí nóng bếp ăn và khu sản xuất

Các bếp ăn nhà hàng và bếp công nghiệp xả ra lượng lớn khí nóng mang theo hơi dầu mỡ và khói bốc lên từ chảo xào. Sử dụng khớp nối mềm bọc sợi thủy tinh tráng Neoprene hoặc Silicone giúp chống chịu được nhiệt độ cao từ chụp hút, đồng thời màng vải kháng dầu mỡ sẽ ngăn ngừa sự thẩm thấu phá hủy kết cấu bạt theo thời gian.

Hướng dẫn quy trình thi công và lắp đặt khớp nối mềm chuẩn kỹ thuật

Để khớp nối mềm phát huy tối đa khả năng giảm chấn và duy trì độ kín khí lâu dài, kỹ thuật viên cần tuân thủ các quy tắc gia công và lắp đặt chuyên nghiệp.

Quy trình gia công và lắp ráp hoàn chỉnh được thực hiện tuần tự qua các bước sau:

• Bước 1 – Cắt dải khớp nối theo chu vi ống: Đo chu vi ngoài của miệng quạt hoặc ống gió, cộng thêm từ 50mm đến 80mm cho phần mí nối chồng mép, sau đó dùng kéo cắt kim loại chuyên dụng cắt dải khớp nối mềm rời khỏi cuộn.

• Bước 2 – Bóc tách và gấp mí nối vòng: Cắt bỏ một đoạn kim loại ngắn khoảng 30mm ở hai đầu mép để lộ phần vải mềm, sau đó dập gập nẹp kim loại lại với nhau và dùng đinh rút (rive) hoặc kìm bấm mí khóa kín vòng bạt thành một ống hình chữ nhật hoặc hình tròn hoàn chỉnh.

• Bước 3 – Tạo bích nối cơ khí: Đưa phần nẹp tôn hai đầu vào máy làm bích TDF, bích nẹp C hoặc hàn liên kết với khung thép góc V tùy theo thiết kế của tuyến ống tiếp giáp.

• Bước 4 – Cân chỉnh khoảng cách và độ chùng (slack) tiêu chuẩn: Lắp đặt khớp nối mềm giữa miệng quạt và ống gió sao cho khoảng cách giữa hai mặt bích kim loại dao động từ 75mm đến 125mm. Dải vải mềm phải có độ chùng vừa phải (không được căng cứng như dây đàn nhưng cũng không được để võng quá nhiều làm cản trở tiết diện gió).

• Bước 5 – Siết bu lông và dán gioăng làm kín: Dán gioăng xốp làm kín chuyên dụng lên bề mặt tựa bích, siết chặt các bu lông ở bốn góc bích và kẹp bích dọc theo cạnh ống, đảm bảo không có bất kỳ kẽ hở nào làm rò rỉ khí hoặc phát sinh tiếng rít gió.

Thực hiện đúng quy chuẩn lắp đặt này sẽ giúp khớp nối mềm co giãn êm ái, hấp thụ hoàn toàn các rung lắc mà không hề bị căng xé hay móp méo khi quạt khởi động ở chế độ tải cao nhất. Quạt công nghiệp Hà Nội luôn khuyến nghị các nhà thầu kiểm tra kỹ độ đồng tâm và khe hở lắp đặt trước khi siết chặt các mối nối cơ khí.

Những sai lầm thường gặp khi lắp đặt khớp nối mềm

Trong quá trình thi công thực tế, một số lỗi thao tác có thể làm mất đi hiệu năng giảm chấn của sản phẩm:

• Lắp đặt quá căng (không có độ chùng): Kéo căng dải vải mềm sẽ biến khớp nối thành một cầu truyền lực cơ học, làm toàn bộ rung chấn của quạt truyền thẳng qua đường ống, đồng thời rất dễ làm rách vải khi quạt khởi động giật mạnh.

• Lắp đặt quá chùng (dài vượt chuẩn): Đoạn vải quá dài sẽ bị áp suất hút âm của quạt hút kéo móp vào bên trong lòng ống, làm thu hẹp tiết diện lưu thông gió và tạo ra các xoáy khí gây ồn.

• Để cạnh kim loại sắc nhọn cọ xát vào vải: Khi gia công không bo tròn các góc nẹp tôn sẽ tạo ra các ba-via sắc nhọn; khi quạt rung lắc, các góc nhọn này sẽ cọ xát liên tục làm rách toạc lớp màng vải chịu lực.

• Sử dụng sai chủng loại bạt: Dùng bạt PVC cho hệ thống hút khói nhiệt độ cao sẽ khiến bạt bị co rút, chảy nhựa và bốc cháy chỉ sau vài phút tiếp xúc với khí nóng.

Tiêu chí chọn mua khớp nối mềm ống gió chất lượng

Một sản phẩm khớp nối mềm tốt phải thỏa mãn đồng thời cả yêu cầu về tính đàn hồi, độ kín khí và khả năng kháng chịu môi trường khắc nghiệt.

Chủ đầu tư và kỹ sư giám sát nên cân nhắc các tiêu chí lựa chọn cốt lõi sau:

• Tính chất và dải nhiệt độ làm việc của môi trường: Phải xác định rõ môi trường lắp đặt là thông gió thông thường (chọn bạt Canvas/PVC), môi trường chịu nhiệt độ cao và PCCC (chọn bạt Silicone chịu nhiệt), hay môi trường dầu mỡ hóa chất (chọn Neoprene).

• Chất lượng của nếp mí khóa tôn – vải: Mí dập cơ khí phải liền mạch, khít chặt, không có hiện tượng hở mép vải hay rách nẹp kim loại khi uốn cong tạo góc vuông.

• Độ dày và độ bền kéo của lớp vải: Lớp cốt vải bên trong phải là sợi dệt mật độ cao, lớp cao su hoặc silicone phủ ngoài phải mịn màng, không bong tróc, có khả năng chống mài mòn và kháng xé rách tốt.

• Chứng chỉ xuất xưởng và kiểm định an toàn: Sản phẩm dùng cho các hạng mục PCCC phải có đầy đủ chứng chỉ kiểm định chịu nhiệt của cơ quan phòng cháy chữa cháy có thẩm quyền.

• Thương hiệu cung ứng uy tín: Lựa chọn các nhà cung cấp chuyên nghiệp có sẵn hàng số lượng lớn trong kho bãi để đảm bảo tiến độ công trình và được hỗ trợ kỹ thuật tận tâm.

Lựa chọn đúng vật tư ngay từ đầu sẽ giúp hệ thống vận hành an toàn trong nhiều năm mà không lo sự cố hở khí hay rách bạt gây tốn kém chi phí thay thế. Quạt điện Hà Nội cam kết cung cấp đa dạng các chủng loại khớp nối mềm đạt chuẩn chất lượng quốc tế với giá thành cạnh tranh nhất thị trường.

Khớp nối mềm ống gió tuy là một chi tiết phụ trợ nhỏ gọn nhưng lại mang ý nghĩa sống còn đối với sự êm ái, an toàn và tuổi thọ của toàn bộ hệ thống điều hòa thông gió công trình. Hiểu rõ cấu tạo, vật liệu và phương pháp thi công chuẩn mực sẽ giúp quý khách hàng ngăn ngừa triệt để các rủi ro về rung chấn, tiếng ồn và tổn hao áp suất trên đường ống.
