Quạt hút ly tâm cao áp: Cấu tạo, thông số kỹ thuật và ứng dụng công nghiệp nặng

Bá An ,
ĐĂNG TẢI: 30/09/2026 | CẬP NHẬT: 28/09/2026

Trong các ngành công nghiệp nặng, luyện kim, sản xuất xi măng, chế biến gỗ hay vận hành hệ thống lò hơi đốt than, lò đốt tầng sôi, việc luân chuyển không khí đòi hỏi phải vượt qua những hệ thống đường ống dẫn khí dài ngoằn ngoèo, đi xuyên qua các lớp vật liệu lọc dày đặc hoặc các tầng nhiên liệu nặng nề. Ở những điều kiện làm việc khắc nghiệt có trở lực khí động học cực kỳ lớn này, các dòng quạt thông gió thông thường hay quạt ly tâm thấp áp hoàn toàn bất lực vì bị nghẽn dòng khí (dội áp). Khi đó, quạt hút ly tâm cao áp chính là giải pháp cơ điện bắt buộc và tối ưu nhất.

Với thiết kế bánh guồng cánh quạt hẹp, đường kính cánh lớn quay ở tốc độ cực cao (2900 vòng/phút), quạt có khả năng sản sinh ra cột áp tĩnh (Static Pressure) cực đại lên tới hàng ngàn, thậm chí hàng chục ngàn Pascal (Pa). Lực nén khí phi thường này cho phép quạt thổi bùng ngọn lửa lò đốt, sục khí đáy sâu và vận chuyển các loại nguyên vật liệu dạng hạt qua đường ống một cách mạnh mẽ. Với vị thế là tổng kho phân phối và sản xuất quạt công nghiệp hàng đầu, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) xin chia sẻ bài viết phân tích chi tiết về dòng quạt hút ly tâm cao áp dưới góc độ kỹ thuật cơ khí chuyên sâu.

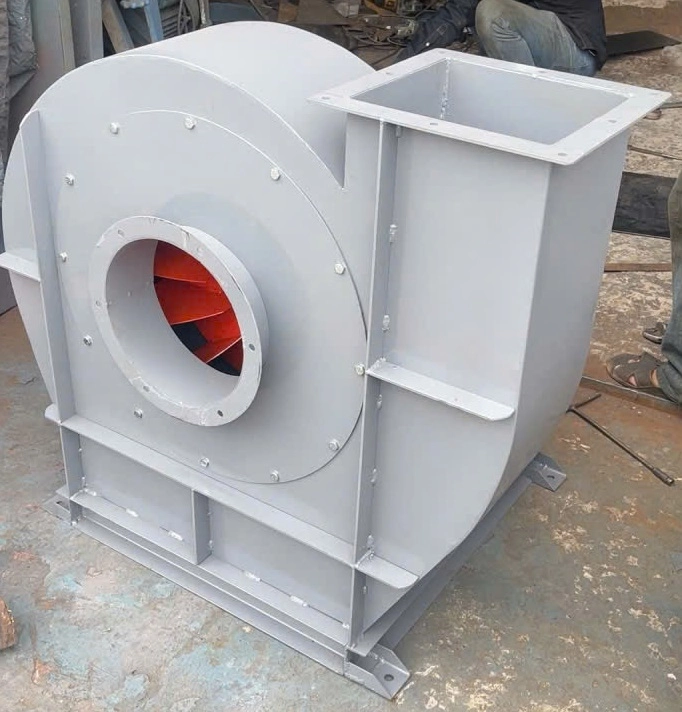

Quạt hút ly tâm cao áp là gì và nguyên lý tạo áp suất cực đại

Để người dùng và các kỹ sư cơ điện hiểu rõ tại sao dòng quạt này lại có thể sinh ra áp lực khí nén mạnh mẽ tương đương với các máy nén khí áp thấp, việc phân tích nguyên lý động lực học chất lưu là bước đi đầu tiên quan trọng.

Dòng quạt áp suất cực đại này vận hành dựa trên các nguyên lý khí động học cốt lõi sau:

Định nghĩa quạt ly tâm cao áp: Là dòng quạt ly tâm công nghiệp chuyên dụng được thiết kế để tạo ra cột áp tĩnh làm việc rất cao, thông thường dao động từ 3.500 Pa đến trên 15.000 Pa (tương đương 350mmH2O đến 1500mmH2O), với tốc độ quay của bánh guồng thường đạt mức 2900 – 3000 vòng/phút.
Dòng khí đi vào tâm và gia tốc tiếp tuyến cực lớn: Không khí được hút vào miệng hút tròn theo phương dọc trục. Khi đi vào bánh guồng cánh quạt đang quay với tốc độ cực cao, lực ly tâm sẽ ném các phân tử khí văng mạnh ra mép ngoài của cánh theo phương bán kính.
Thiết kế bánh guồng hẹp đường kính lớn: Điểm mấu chốt để tạo áp suất cao nằm ở tỷ lệ hình học: chiều rộng của cánh quạt rất hẹp nhưng đường kính ngoài của bánh guồng lại rất lớn. Thiết kế này giúp tối đa hóa vận tốc tiếp tuyến ở đầu cánh quạt, tạo ra lực ép ly tâm nén chặt các phân tử khí lại với nhau.
Chuyển đổi năng lượng trong vỏ ốc sên hẹp: Luồng khí có động năng khổng lồ sau khi rời khỏi cánh quạt sẽ đi vào khoang vỏ xoắn ốc (vỏ ốc sên). Thiết kế khoang xoắn hẹp và miệng xả thu nhỏ giúp giảm vận tốc dòng khí và chuyển hóa toàn bộ động năng thành thế năng áp suất tĩnh cực đại, đẩy luồng khí bắn mạnh ra cửa xả tiếp tuyến.

Tóm lại, bằng việc thu hẹp bề rộng cánh quạt và mở rộng đường kính bánh guồng quay ở tốc độ cao, quạt hút ly tâm cao áp tạo ra sức ép nén khí phi thường, giải quyết triệt để các bài toán thông gió vượt qua trở lực siêu lớn trong công nghiệp nặng. Đây là thiết bị không thể thiếu trong các quy trình công nghệ đòi hỏi áp lực khí nén cao.

Xem thêm: Quạt hút hơi axit: Giải pháp xử lý khí thải hóa chất ăn mòn chuyên dụng

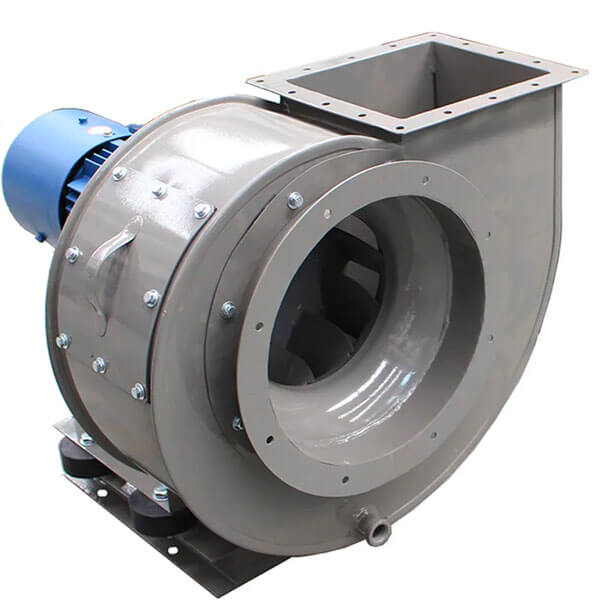

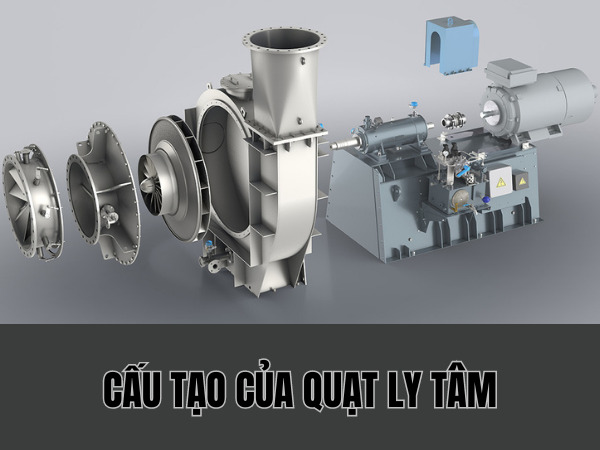

Cấu tạo kỹ thuật đặc biệt của quạt hút ly tâm cao áp

Do phải chịu đựng ứng suất cơ học khổng lồ và lực xé ly tâm cực đại khi quay ở tốc độ cao 2900rpm, kết cấu của quạt ly tâm cao áp được gia công với độ dày kim loại và độ chính xác cơ khí vượt trội hoàn toàn so với các dòng quạt ly tâm thông thường.

Một chiếc quạt hút ly tâm cao áp đạt chuẩn công nghiệp nặng luôn bao gồm các bộ phận cốt lõi sau:

Bánh guồng cánh quạt (Impeller cao áp): Cánh quạt được thiết kế lòng hẹp, các nan cánh dạng cánh phẳng hoặc cong về phía sau (Backward) được dập định hình bằng thép tấm chịu lực cường độ cao (CT3, SS400 hoặc thép chịu mài mòn Hardox). Toàn bộ bánh guồng được hàn gia cố chắc chắn vào moay-ơ thép đúc dày dặn và bắt buộc phải được cân bằng động kỹ thuật số chuẩn xác theo tiêu chuẩn quốc tế ISO 1940 G2.5 để triệt tiêu hoàn toàn rung lắc khi quay ở tốc độ 2900rpm.
Vỏ quạt hình xoắn ốc siêu dày: Vỏ ốc sên được gia công lượn sóng từ thép tấm dày từ 5mm đến 10mm (tùy công suất), có bổ sung hệ thống gân tăng cứng hàn dày đặc xung quanh thân vỏ để chống hiện tượng nứt xé mối hàn hoặc phồng rộp vỏ máy dưới áp lực nén khí cao.
Động cơ điện (Motor) tốc độ cao: Sử dụng motor điện công nghiệp 3 pha (380V/660V) 2 cực có tốc độ vòng quay 2900 – 3000 vòng/phút, quấn 100% dây đồng nguyên chất, tiêu chuẩn cấp bảo vệ chống bụi nước IP55 và cấp cách điện Class F/H từ các thương hiệu động cơ hàng đầu thế giới (Teco, ABB, Siemens, Toàn Phát).
Bệ đỡ máy và khung giảm chấn: Phần bệ máy được gia công bằng thép hình U, I đúc dày dặn có khối lượng lớn để tạo độ đầm chắc cho quạt, kết hợp hệ thống lò xo giảm chấn công nghiệp chịu tải nặng đặt dưới chân đế để hấp thụ toàn bộ xung lực rung động truyền xuống nền móng.
Cơ cấu truyền động: Quạt có thể được thiết kế theo dạng Truyền động trực tiếp (cánh quạt gắn thẳng vào đầu trục motor) để đạt hiệu suất truyền động 100%, hoặc Truyền động gián tiếp (cánh quạt gắn trên gối đỡ ngâm dầu bôi trơn làm mát bằng nước, truyền lực qua dây đai curoa và pully) chuyên dùng cho môi trường khí thải có nhiệt độ cao từ 100°C đến 250°C.

Sự kết hợp cơ khí vững chắc này đảm bảo quạt hút ly tâm cao áp vận hành ổn định liên tục 24/7 dưới điều kiện áp suất và tải trọng cực nặng mà không bị biến dạng hay rung lắc phá hỏng vòng bi. Quạt điện HN cam kết từng chiếc quạt cao áp xuất xưởng đều được chạy thử tải kiểm tra độ rung và dòng điện nghiêm ngặt.

Các ứng dụng tiêu biểu của quạt hút ly tâm cao áp trong công nghiệp nặng

Nhờ sở hữu cột áp tĩnh khổng lồ, quạt ly tâm cao áp đã trở thành thiết bị cơ điện không thể thay thế trong hàng loạt dây chuyền sản xuất công nghiệp nặng hiện đại:

Các lĩnh vực ứng dụng tiêu biểu nhất của quạt cao áp bao gồm:

Cấp khí oxy cưỡng bức cho lò hơi và lò luyện kim: Thổi luồng khí oxy áp lực cực lớn đi xuyên qua các lớp nhiên liệu than cám, trấu, viên nén gỗ dày đặc trong lò hơi tầng sôi, lò hơi ghi xích, lò đốt rác công nghiệp và lò đúc luyện kim cán thép, duy trì sự cháy mãnh liệt ở nhiệt độ cao.
Vận chuyển nguyên vật liệu dạng hạt qua đường ống khí nén (Pneumatic Conveying): Ứng dụng áp suất khí cực mạnh để đẩy hoặc hút các loại vật liệu nhẹ dạng hạt và dạng bột đi xa hàng trăm mét qua đường ống dẫn (như hạt nhựa, mùn cưa, vỏ trấu, xi măng, bột mì, hạt cà phê, thức ăn chăn nuôi).
Sục khí oxy áp lực cao dưới đáy bể xử lý nước thải: Thổi khí nén vào hệ thống đĩa phân phối khí đặt sâu dưới đáy các bể hiếu khí (Aerotank) trong trạm xử lý nước thải công nghiệp và các ao nuôi tôm công nghệ cao để nuôi dưỡng vi sinh vật phân hủy chất hữu cơ.
Thông gió cưỡng bức hầm lò khai khoáng sâu trong lòng đất: Nối với các tuyến ống dẫn khí dài hàng ngàn mét để đẩy khí tươi sạch giàu oxy vào sâu trong các hầm mỏ khai thác than, hầm thủy điện và hút triệt để khí độc Methane (CH4) ra ngoài.
Làm mát cưỡng bức cho dây chuyền sản xuất phôi kính và cán thép: Thổi các tia khí lạnh áp suất cao làm nguội nhanh bề mặt sản phẩm trong các dây chuyền tôi luyện kính cường lực, làm nguội phôi thép nóng đỏ và làm mát khuôn đúc ép nhựa.

Sự hiện diện của quạt ly tâm cao áp trong các quy trình công nghệ trọng yếu khẳng định năng lực làm việc vượt trội và tính ứng dụng không thể thay thế của nó trong nền kinh tế công nghiệp hiện đại. Thiết bị này là nguồn động lực chính duy trì sự vận hành của các nhà máy quy mô lớn.

Xem thêm: Quạt hút tủ điện: Giải pháp làm mát và bảo vệ thiết bị điều khiển công nghiệp

So sánh quạt ly tâm cao áp với quạt ly tâm trung áp và thấp áp

Để giúp quý khách hàng dễ dàng phân biệt và lựa chọn chính xác dòng quạt theo biểu đồ đặc tuyến áp suất khí động học, chúng tôi xin đặt lên bàn cân so sánh ba dòng quạt ly tâm dưới các tiêu chuẩn kỹ thuật sau:

Bảng so sánh kỹ thuật giữa ba dòng quạt ly tâm bao gồm:

Về dải cột áp tĩnh (Static Pressure – Pa): Quạt thấp áp có cột áp dưới 1.000 Pa; quạt trung áp có cột áp từ 1.000 Pa đến 3.500 Pa; trong khi quạt cao áp sở hữu cột áp vượt trội từ 3.500 Pa lên tới trên 15.000 Pa.
Về lưu lượng gió (Airflow – m³/h): Ở cùng một mức công suất động cơ tiêu thụ (ví dụ 11kW), quạt thấp áp tạo ra lưu lượng gió lớn nhất nhưng áp suất yếu; ngược lại, quạt cao áp tạo ra lưu lượng gió nhỏ hơn nhưng áp suất nén lại cực kỳ khủng khiếp.
Về cấu tạo hình học của cánh quạt: Quạt thấp áp có cánh quạt bản rất rộng và đường kính vừa phải; quạt trung áp có cánh bản vừa; còn quạt cao áp có cánh quạt bản cực kỳ hẹp nhưng đường kính bánh guồng lại rất lớn để tạo gia tốc ly tâm cực đại.
Về tốc độ vòng quay của động cơ: Quạt thấp áp thường sử dụng motor tốc độ trung bình (960rpm hoặc 1400rpm) để giảm tiếng ồn; trong khi quạt cao áp hầu như bắt buộc phải chạy ở tốc độ cao (2900rpm) mới đủ lực sinh ra cột áp lớn.
Về phạm vi ứng dụng thực tế: Quạt thấp áp dùng cấp khí tươi tòa nhà và thông gió tầng hầm; quạt trung áp dùng hút khói bếp nhà hàng và hút bụi gỗ; còn quạt cao áp dùng thổi lò hơi, luyện kim và vận chuyển hạt qua ống dẫn.

Việc hiểu rõ sự khác biệt giữa ba dòng quạt ly tâm này giúp các kỹ sư cơ điện tính toán đúng điểm làm việc tối ưu, tránh việc chọn quạt thiếu áp gây tắc nghẽn đường ống hoặc thừa áp gây lãng phí năng lượng tiêu thụ.

Tiêu chí quan trọng khi tính toán chọn mua quạt hút ly tâm cao áp

Do quạt ly tâm cao áp vận hành với công suất lớn, tốc độ cao và áp suất nguy hiểm, việc tính toán chọn mua thiết bị đòi hỏi sự chuẩn xác tuyệt đối theo các thông số kỹ thuật mấu chốt sau trước khi đặt hàng:

Các thông số kỹ thuật then chốt cần tính toán bao gồm:

Tính toán chuẩn xác cột áp tĩnh tổng (Pa): Cần cộng dồn toàn bộ trở lực ma sát dọc đường ống dẫn khí, tổn thất cục bộ qua các khúc co cút, trở lực qua van tiết lưu, cyclone lắng bụi và chiều dày của lớp nhiên liệu trong lò đốt để chọn quạt có cột áp làm việc an toàn, tránh bị tụt áp.
Lựa chọn điểm làm việc tối ưu trên biểu đồ đặc tuyến (Fan Curve): Phải chọn điểm làm việc thực tế nằm trong dải hiệu suất cao nhất của quạt (thường từ 75% – 85%), tránh chọn điểm làm việc rơi vào vùng nghẽn dòng (Stall region) làm quạt bị rung giật dữ dội và nóng motor.
Xác định dạng truyền động trực tiếp hay gián tiếp: Nếu hút khí sạch nhiệt độ thường dưới 60°C thì chọn truyền động trực tiếp để đạt hiệu suất cao; nếu hút khí nóng lò nung trên 80°C hoặc khí có bụi mài mòn thì bắt buộc phải chọn truyền động gián tiếp dây curoa ngâm dầu làm mát để bảo vệ motor.
Chất liệu chế tạo vỏ và cánh quạt phù hợp: Chọn thép tấm CT3 sơn tĩnh điện cho môi trường thông thường; chọn Inox 304 nếu môi trường có hơi ẩm hóa chất ăn mòn; chọn vật liệu thép chịu nhiệt hoặc bọc gốm chống mài mòn nếu dùng để hút tro xỉ, cát đá.

Việc tính toán chuẩn xác các thông số kỹ thuật này trước khi mua sắm sẽ giúp doanh nghiệp sở hữu thiết bị hoạt động đạt hiệu suất cao nhất, tránh hiện tượng quạt bị nghẽn điểm làm việc hoặc động cơ bị quá tải nhảy aptomat. Đội ngũ kỹ sư của Quatdienhanoi.vn luôn sẵn sàng hỗ trợ khách hàng tính toán phần mềm chọn quạt hoàn toàn miễn phí.

Xem thêm: Quạt hút âm trần thạch cao: Tiêu chuẩn thẩm mỹ và hiệu quả thông gió hiện đại

Quy trình lắp đặt và bảo dưỡng quạt hút ly tâm cao áp đúng kỹ thuật

Do quạt ly tâm cao áp quay với tốc độ cực cao (2900rpm) và tạo ra xung lực rung động rất lớn, quy trình thi công lắp đặt và bảo dưỡng định kỳ đòi hỏi phải tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật tiêu chuẩn để đảm bảo an toàn tuyệt đối.

Các lưu ý kỹ thuật quan trọng trong quá trình thi công và bảo trì bao gồm:

Đổ bệ móng bê tông vững chắc: Bệ móng bê tông đặt quạt phải có khối lượng nặng gấp từ 2 đến 3 lần khối lượng của quạt, sử dụng lò xo giảm chấn công nghiệp chịu tải nặng dưới chân đế để hấp thụ toàn bộ xung lực rung động, ngăn ngừa rạn nứt sàn công trình.
Sử dụng khớp nối mềm chịu áp lực cao: Tại miệng hút và miệng thổi nối với đường ống dẫn khí, bắt buộc phải dùng khớp nối mềm bằng cao su bố vải hoặc vải bạt chịu nhiệt để cách ly rung động cơ học, không để rung động của quạt truyền sang hệ thống đường ống.
Kiểm tra chiều quay cánh quạt trước khi chạy thử: Khi mới đấu nối điện, hãy nhấp nhả công tắc kiểm tra chiều quay của cánh quạt theo đúng chiều mũi tên chỉ dẫn dán trên vỏ ốc sên (nếu quay ngược chiều quạt vẫn thổi ra gió nhưng áp suất sinh ra chỉ đạt 20-30% thiết kế).
Bơm mỡ bôi trơn vòng bi định kỳ (Dòng gián tiếp): Sử dụng súng bơm mỡ bổ sung mỡ chịu nhiệt cao cấp vào các gối đỡ bạc đạn định kỳ 1 tháng một lần, theo dõi nhiệt độ gối đỡ bằng súng đo nhiệt hồng ngoại đảm bảo nhiệt độ không vượt quá 75°C.
Vệ sinh và kiểm tra độ cân bằng động cánh quạt: Mở cửa thăm trên vỏ quạt định kỳ 2-3 tháng một lần để cạo sạch bụi bẩn, mạt gỗ hoặc tro xỉ bám dính trên các nan cánh quạt, đảm bảo cánh luôn quay cân bằng không bị rung giật phá hỏng vòng bi.

Quy trình lắp đặt chuẩn chỉ và duy trì thói quen bảo dưỡng định kỳ đúng kỹ thuật chính là chiếc chìa khóa vàng giúp quạt ly tâm cao áp luôn vận hành trơn tru, hạn chế tối đa nguy cơ dừng máy đột ngột và kéo dài tuổi thọ bền bỉ hàng chục năm.

Tổng kho quạt hút ly tâm cao áp chính hãng tại Quạt điện Hà Nội

Nếu quý doanh nghiệp đang tìm kiếm một địa chỉ uy tín chuyên sản xuất và phân phối các dòng quạt hút ly tâm cao áp công nghiệp chất lượng cao với mức giá gốc tận xưởng, Quạt điện Hà Nội chính là sự lựa chọn số một dành cho bạn.

Những giá trị vượt trội mà tổng kho của chúng tôi mang lại cho các đối tác bao gồm:

Tổng kho sẵn số lượng lớn đầy đủ chủng loại: Kho hàng tọa lạc tại Số 3, đường Tứ Hiệp, Xã Thanh Trì, HN luôn có sẵn số lượng lớn quạt ly tâm cao áp và siêu cao áp với dải công suất đa dạng từ 2.2kW, 5.5kW, 11kW, 18.5kW, 22kW, 37kW đến 75kW phục vụ nhanh chóng cho các dự án công nghiệp nặng trên toàn quốc.
Chất lượng gia công chuẩn mực xuất xưởng: Toàn bộ sản phẩm được gia công từ thép tấm chịu lực siêu dày dặn dập định hình chính xác; cánh quạt được cân bằng động kỹ thuật số hoàn hảo trên máy cân bằng động điện tử và động cơ 100% dây đồng chính hãng đạt chuẩn IP55 vận hành bền bỉ siêu tiết kiệm điện.
Tư vấn thiết kế giải pháp khí nén công nghiệp trọn gói: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm trực tiếp hỗ trợ khảo sát thực tế, tính toán cột áp tĩnh, lưu lượng gió và tư vấn thiết kế hệ thống đường ống dẫn khí tối ưu nhất cho từng nhà máy.
Chính sách giá gốc tận kho và bảo hành lâu dài: Cam kết bán đúng giá niêm yết của nhà sản xuất, bảo hành chính hãng từ 12 đến 24 tháng chu đáo và hỗ trợ giao hàng hỏa tốc đến tận chân công trình trên toàn quốc.

Với phương châm hành động “Sản phẩm tốt – Bán đúng giá”, Quạt điện Hà Nội cam kết mang đến những giải pháp quạt hút ly tâm cao áp chất lượng cao và bền bỉ nhất, đồng hành cùng sự an toàn và hiệu quả vận hành của mọi công trình công nghiệp nặng trên toàn quốc.

Quạt hút ly tâm cao áp là giải pháp cơ điện bắt buộc giúp giải quyết triệt để các bài toán thông gió vượt qua trở lực siêu lớn, cấp khí oxy cưỡng bức lò hơi luyện kim, vận chuyển vật liệu dạng hạt qua đường ống và sục khí đáy sâu trong các ngành công nghiệp nặng hiện đại. Việc thấu hiểu nguyên lý làm việc của áp suất tĩnh, lựa chọn đúng điểm làm việc trên đường đặc tuyến quạt và tuân thủ quy trình bảo dưỡng bôi trơn định kỳ sẽ giúp hệ thống của bạn luôn vận hành ổn định, tiết kiệm tối đa điện năng và bảo vệ bền bỉ tài sản máy móc của doanh nghiệp.
