Quạt hút tủ điện: Giải pháp làm mát và bảo vệ thiết bị điều khiển công nghiệp

Bá An ,
ĐĂNG TẢI: 23/09/2026 | CẬP NHẬT: 25/09/2026

Trong các nhà máy sản xuất tự động hóa, xưởng cơ khí chế tạo hay các tòa nhà thông minh, hệ thống tủ điện điều khiển (tủ PLC, tủ biến tần, tủ MCC) và tủ phân phối hạ thế được ví như “bộ não” trung tâm điều hành toàn bộ dây chuyền thiết bị máy móc. Khi hệ thống vận hành liên tục, các linh kiện bán dẫn công suất cao như biến tần (VFD), bộ khởi động mềm, bộ nguồn xung, contactor và rơ-le nhiệt sẽ liên tục tỏa ra một lượng nhiệt lượng vô cùng lớn. Nếu tủ điện được đóng kín mít mà không có giải pháp lưu thông không khí cưỡng bức, nhiệt độ tích tụ bên trong khoang tủ có thể dễ dàng vượt ngưỡng 55°C – 70°C.

Theo định luật Arrhenius trong kỹ thuật điện tử, cứ mỗi khi nhiệt độ vận hành tăng lên 10°C so với ngưỡng thiết kế, tuổi thọ của các linh kiện bán dẫn và tụ điện bên trong bo mạch sẽ bị suy giảm tới 50%, đồng thời làm tăng nguy cơ biến tần báo lỗi quá nhiệt (Overheat Trip) làm tê liệt dây chuyền sản xuất hoặc thậm chí gây chập cháy nổ tủ điện. Để giải quyết triệt để bài toán nhiệt học này mà vẫn đảm bảo ngăn chặn được bụi bẩn, xơ vải và hơi ẩm từ môi trường nhà xưởng xâm nhập vào trong tủ, quạt hút tủ điện (quạt tản nhiệt tủ điện) chính là giải pháp kỹ thuật tiêu chuẩn bắt buộc phải có. Với kinh nghiệm lâu năm trong ngành cung cấp các thiết bị làm mát và thông gió chuyên nghiệp, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) xin phân tích chi tiết về cấu tạo, cách tính toán lưu lượng gió và kinh nghiệm lựa chọn dòng quạt này dưới góc độ kỹ thuật cơ điện chuyên sâu.

MỤC LỤC

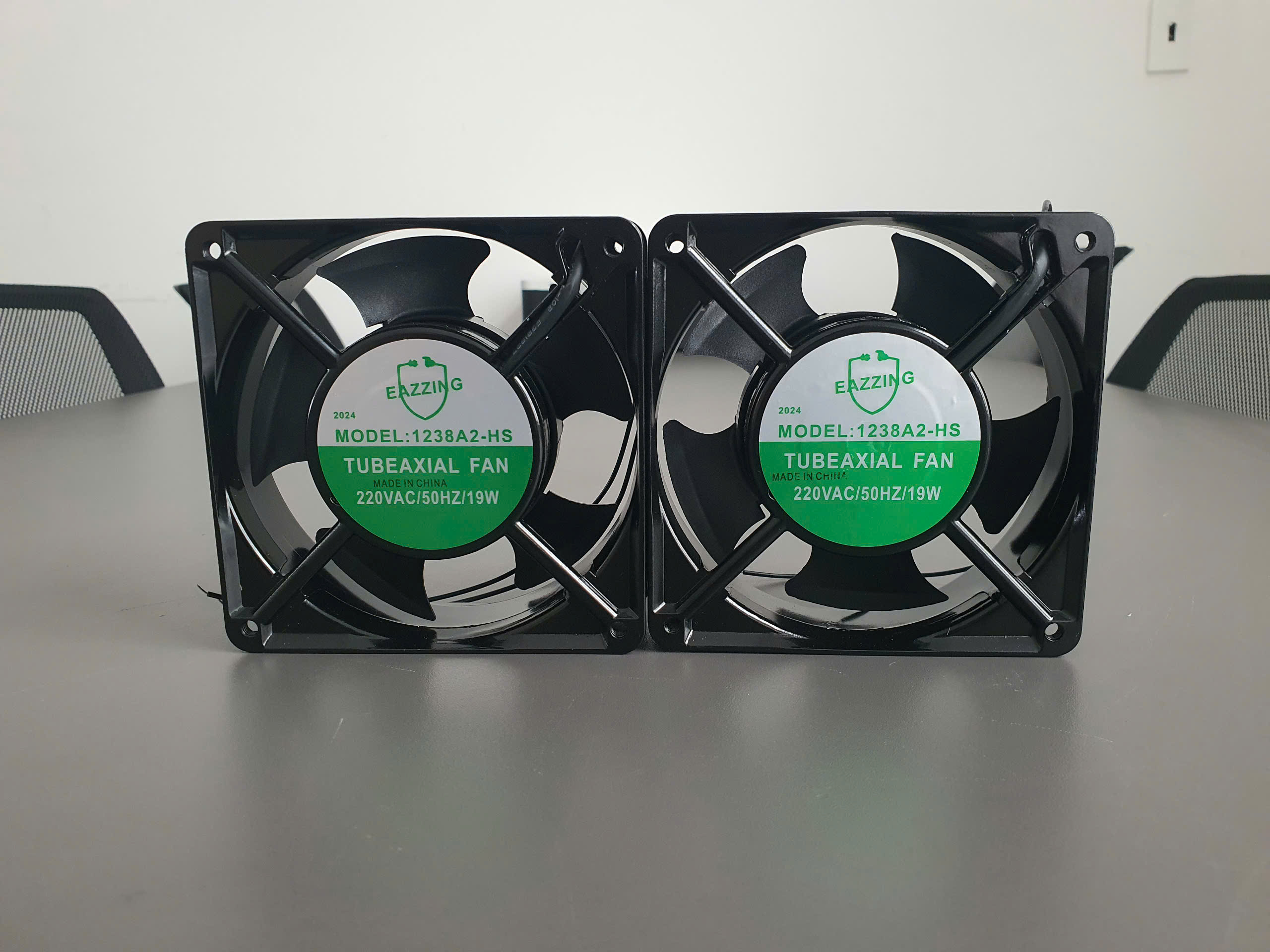

Quạt hút tủ điện là gì và tầm quan trọng trong hệ thống điện

Để thấu hiểu lý do tại sao một chiếc quạt nhỏ gắn trên cánh cửa tủ lại giữ vai trò quyết định đến sự an toàn của cả một hệ thống máy móc trị giá hàng tỷ đồng, việc phân tích các tác động tiêu cực của hiện tượng quá nhiệt là điều hết sức cần thiết.

Thiết bị tản nhiệt chuyên dụng này mang lại những giá trị kỹ thuật cốt lõi bao gồm:

Đào thải nhanh chóng lượng nhiệt lượng sinh ra từ thiết bị công suất: Hút sạch không khí nóng ứ đọng xung quanh các phiến tản nhiệt của biến tần, bộ chỉnh lưu và máy biến áp đẩy ra ngoài môi trường liên tục.
Duy trì nhiệt độ làm việc lý tưởng cho các linh kiện điện tử: Giữ nhiệt độ bên trong khoang tủ điện luôn duy trì ổn định ở mức tối ưu từ 25°C đến 35°C, giúp các bộ điều khiển lập trình PLC, vi mạch CPU hoạt động chuẩn xác không bị treo đơ.
Triệt tiêu hoàn toàn sự cố dừng máy đột ngột: Ngăn chặn tình trạng các rơ-le nhiệt bị nhảy sai thông số hoặc biến tần tự động ngắt tải do quá nhiệt, đảm bảo chuỗi dây chuyền sản xuất của nhà máy luôn vận hành xuyên suốt không bị gián đoạn.
Kéo dài tuổi thọ bền bỉ cho hệ thống bo mạch: Giúp các tụ điện lọc nguồn, mối hàn vi mạch và lớp vỏ cách điện của dây dẫn không bị giòn gãy, thoái hóa nhiệt sớm theo thời gian.
Cân bằng độ ẩm ngăn ngừa hiện tượng đọng sương: Luồng gió lưu thông liên tục giúp phòng ngừa sự ngưng tụ hơi ẩm trên các bề mặt thanh cái đồng (Busbar) và tiếp điểm điện khi nhiệt độ môi trường ngoài trời ban đêm giảm sâu.

Tóm lại, việc trang bị quạt hút tủ điện chất lượng cao không đơn thuần là giải pháp làm mát thông thường mà là một khoản đầu tư bảo hiểm trực tiếp cho sự an toàn và liên tục của toàn bộ dây chuyền sản xuất trong nhà máy. Chúng tôi đánh giá đây là chi tiết cơ điện nhỏ nhưng mang lại giá trị bảo vệ tài sản vô cùng to lớn.

Xem thêm: Quạt hút âm trần thạch cao: Tiêu chuẩn thẩm mỹ và hiệu quả thông gió hiện đại

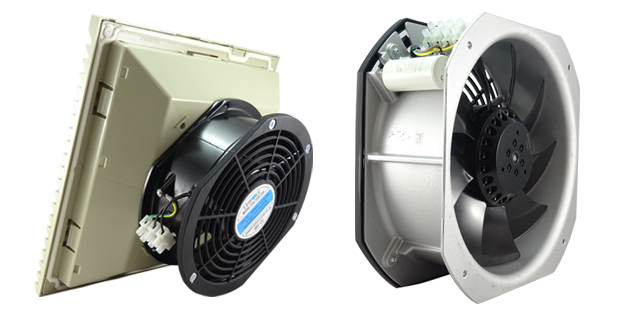

Cấu tạo kỹ thuật và nguyên lý làm mát của quạt hút tủ điện

Để đảm bảo khả năng hoạt động liên tục 24/7 trong môi trường công nghiệp có mật độ bụi bẩn, dầu mỡ và nhiệt độ khắc nghiệt, quạt hút tủ điện được gia công với các tiêu chuẩn cơ điện khắt khe vượt trội so với quạt tản nhiệt máy tính thông thường.

Một cụm quạt hút tủ điện tiêu chuẩn luôn bao gồm các bộ phận cốt lõi sau:

Khung vỏ quạt (Housing): Được gia công đúc bằng hợp kim nhôm sơn tĩnh điện màu đen hoặc đúc bằng nhựa PBT kỹ thuật chống cháy đạt tiêu chuẩn quốc tế UL94V-0, đảm bảo không bắt lửa và tự dập tắt khi xảy ra sự cố chập điện.
Bánh guồng cánh quạt: Gồm từ 5 đến 7 nan cánh dạng cánh bàng khí động học đúc bằng nhựa kỹ thuật chịu nhiệt gia cường sợi thủy tinh, được cân bằng động kỹ thuật số hoàn hảo để quay với tốc độ cao mà không gây rung lắc.
Động cơ điện (Motor) bạc đạn kép: Sử dụng cuộn dây đồng 100% cách điện cao cấp, vận hành bằng hệ thống vòng bi bạc đạn kép (Dual Ball Bearing) chịu nhiệt độ cao, có tuổi thọ làm việc bền bỉ liên tục trên 50.000 giờ trong môi trường nóng.
Tấm lọc bụi và nắp chụp bảo vệ (Filter Grille): Bộ nắp nhựa mặt ngoài tích hợp các nan chớp nghiêng dốc xuống giúp ngăn nước mưa và bụi thô, bên trong kẹp một tấm màng lọc bụi bằng sợi tổng hợp không dệt (Non-woven fabric) đạt cấp bảo vệ IP54 hoặc IP55, có thể tháo ra giặt rửa nhiều lần.
Zoăng cao su làm kín chống nước: Lớp zoăng cao su xốp chạy xung quanh viền mép nẹp nhựa, giúp quạt ép chặt kín khít vào bề mặt cánh cửa tủ điện kim loại, ngăn tuyệt đối bụi bẩn và giọt nước lọt qua khe hở khoét lỗ.

Nguyên lý làm mát của quạt dựa trên cơ chế đối lưu cưỡng bức theo quy luật chênh lệch nhiệt độ. Không khí nóng trong tủ có khối lượng riêng nhẹ hơn sẽ bốc lên phía trên đỉnh tủ. Quạt hút gắn ở tầm cao sẽ chủ động hút luồng khí nóng này thổi xả ra ngoài, tạo ra áp suất âm nhẹ bên trong khoang tủ. Lực hút này sẽ kéo luồng không khí mát mẻ từ bên ngoài nhà xưởng đi qua tấm lọc bụi gắn ở chân tủ dưới thấp, làm sạch bụi bẩn rồi đi vào trong tủ, quét qua các phiến tản nhiệt của linh kiện để hấp thụ nhiệt lượng và tiếp tục chu trình xả nhiệt khép kín.

Phân loại các dòng quạt hút tủ điện phổ biến trên thị trường

Nhằm đáp ứng tương thích với đa dạng quy mô tủ điện và nguồn điện điều khiển sẵn có trong các nhà máy, thị trường hiện nay phân chia quạt tủ điện thành các chủng loại chính sau:

Các dòng quạt tản nhiệt tủ điện thông dụng bao gồm:

Phân loại theo điện áp hoạt động:
- Quạt tủ điện AC (Điện xoay chiều): Sử dụng trực tiếp nguồn điện lưới 220VAC hoặc điện công nghiệp 380VAC, không cần qua bộ đổi nguồn, rất phổ biến cho các tủ phân phối hạ thế và tủ bơm công nghiệp.
- Quạt tủ điện DC (Điện một chiều): Sử dụng điện áp an toàn 24VDC hoặc 12VDC lấy từ bộ nguồn xung hạ áp của hệ thống PLC. Dòng quạt này có ưu điểm siêu tiết kiệm điện, độ ồn thấp, an toàn tuyệt đối chống giật cho kỹ thuật viên khi bảo trì.
Phân loại theo kích thước khung vuông tiêu chuẩn: Cung cấp dải kích thước đa dạng phù hợp với từng kích thước khoét lỗ tủ điện như: 80x80mm, 92x92mm, 120x120mm, 150x150mm, 200x200mm, 220x220mm, 250x250mm và kích thước lớn 280x280mm.
Phân loại theo vị trí lắp đặt trên tủ:
- Dòng quạt gắn cánh cửa hoặc gắn hông tủ (Filter Fan): Phổ biến nhất, dễ dàng lắp đặt và bảo dưỡng thay thế màng lọc bụi từ mặt ngoài cửa tủ.
- Dòng quạt gắn nóc tủ điện xả nhiệt đỉnh tủ (Roof-mounted Fan): Thiết kế nắp che dạng nón bảo vệ mưa gió trên đỉnh nóc tủ, chuyên dùng cho các dãy tủ điện ghép sát nhau không có khoảng trống mở cửa bên hông.

Sự phân loại đa dạng về cả kích thước lẫn điện áp giúp các kỹ sư tủ bảng điện dễ dàng tính toán, bố trí và lựa chọn dòng quạt tương thích hoàn hảo với bản vẽ thiết kế cơ điện của công trình. Quạt điện HN luôn có sẵn đầy đủ tất cả các dải kích thước để phục vụ nhanh chóng cho các dự án lắp ráp tủ bảng điện.

Xem thêm: Quạt hút con sò: Cấu tạo, công năng và ứng dụng thực tiễn

Tiêu chí quan trọng khi tính toán chọn mua quạt hút tủ điện

Để quạt hút tủ điện giải tỏa nhiệt lượng chính xác, không gây lãng phí công suất hoặc chọn thiếu lưu lượng làm tủ bị nóng, quý khách hàng cần căn cứ vào các tiêu chuẩn kỹ thuật mấu chốt sau trước khi đưa ra quyết định mua sắm:

Các thông số kỹ thuật then chốt cần tính toán bao gồm:

Tính toán tổng tổn hao nhiệt lượng của thiết bị (Q – Watts): Cần cộng dồn toàn bộ lượng nhiệt tỏa ra từ các linh kiện lắp trong tủ. Ví dụ: biến tần thường tỏa nhiệt tương đương 3% – 5% công suất định mức (biến tần 22kW tỏa ra khoảng 660W – 1100W nhiệt lượng), bộ nguồn xung tỏa ra 10% công suất.

Tính toán lưu lượng gió cần thiết (Airflow – m³/h): Áp dụng công thức tính toán khí động học:

$V$ (Trong đó: V là lưu lượng gió m³/h, Q là tổng nhiệt lượng W, $Δ T$ là độ chênh lệch nhiệt độ cho phép giữa bên trong tủ và môi trường ngoài, thường chọn $Δ T = 1 0^{\circ} C$ ).
Chọn kích thước khoét lỗ tủ điện tương thích: Đối chiếu bản vẽ cơ khí cánh cửa tủ với kích thước khoét lỗ (Cut-out dimension) của bộ nẹp lọc bụi đi kèm quạt để tránh việc khoét lỗ sai kích thước làm hỏng thẩm mỹ vỏ tủ.

Lựa chọn động cơ chạy bạc đạn (Ball Bearing): Tuyệt đối không chọn các loại quạt giá rẻ chạy bằng bạc thau (Sleeve bearing) cho tủ điện công nghiệp vì bạc thau sẽ bị khô dầu và kẹt cứng chỉ sau vài tháng chạy trong môi trường nóng; bắt buộc phải chọn quạt sử dụng vòng bi bạc đạn kép để quạt hoạt động bền bỉ ở mọi góc độ nghiêng.
Trang bị rơ-le điều khiển nhiệt độ (Thermostat): Nên lắp kèm một rơ-le nhiệt độ cơ học (khoảng cài đặt 0°C – 60°C) đấu nối tiếp với nguồn quạt, để quạt chỉ tự động bật chạy khi nhiệt độ trong tủ vượt quá 35°C và tự ngắt khi tủ mát, giúp kéo dài tuổi thọ quạt và tiết kiệm điện năng.

Việc tính toán chuẩn xác lưu lượng gió tản nhiệt trước khi mua sắm sẽ giúp doanh nghiệp sở hữu hệ thống làm mát tủ điện đạt hiệu suất tối đa, triệt tiêu hoàn toàn nguy cơ dừng máy do thiết bị bị quá nhiệt. Đội ngũ kỹ sư của Quatdienhanoi.vn luôn sẵn sàng hỗ trợ khách hàng tính toán nhiệt lượng hoàn toàn miễn phí.

Hướng dẫn quy trình lắp đặt và bảo dưỡng quạt hút tủ điện chuẩn kỹ thuật

Do quạt tủ điện liên quan trực tiếp đến sự an toàn của toàn bộ hệ thống mạch điều khiển đắt tiền, quy trình thi công lắp đặt và bảo trì định kỳ đòi hỏi sự cẩn trọng và tuân thủ các bước kỹ thuật tiêu chuẩn.

Quy trình lắp đặt và bảo trì kỹ thuật bao gồm:

Bước 1 – Xác định vị trí khoét lỗ đối lưu khí động học: Vị trí lắp đặt quạt hút khí nóng bắt buộc phải nằm ở tầm cao nhất của cánh cửa hoặc nóc tủ; vị trí lắp cụm nẹp lấy gió mát (kèm màng lọc) phải nằm ở góc thấp nhất phía đối diện để tạo luồng gió quét chéo qua toàn bộ thiết bị.
Bước 2 – Lấy dấu và khoét lỗ vỏ tủ kim loại: Dùng dưỡng giấy hoặc thước đo vạch chuẩn xác kích thước lỗ khoét hình vuông trên vỏ tôn cánh cửa tủ. Dùng máy cắt plasma hoặc cưa lọng cắt cẩn thận, dũa sạch bavia kim loại và quét sơn chống rỉ quanh mép cắt.
Bước 3 – Gá lắp cụm quạt và nẹp lọc bụi: Đặt zoăng cao su làm kín vào khung, đưa cụm quạt và tấm lọc bụi khớp vào lỗ khoét từ mặt ngoài, dùng các lẫy ngàm nhựa tự khóa hoặc siết chặt 4 ốc vít định vị chắc chắn vào cánh cửa tủ.
Bước 4 – Đấu nối dây điện nguồn an toàn: Đấu nối dây cấp nguồn cho quạt qua cầu đấu điện riêng biệt, đấu nối tiếp qua tiếp điểm NO của rơ-le nhiệt độ Thermostat để kiểm soát nhiệt độ tự động, bọc ống gen cách điện chống chuột cắn.
Bước 5 – Định kỳ vệ sinh màng lọc bụi (Filter Mat): Tấm màng lọc bụi mặt ngoài sẽ giữ lại rất nhiều bụi bẩn sau thời gian vận hành. Định kỳ 1-2 tháng một lần, người vận hành chỉ cần dùng tay nạy nhẹ nắp chụp nhựa mặt ngoài, rút tấm màng lọc ra mang đi xịt khí nén hoặc giặt nước xà phòng, phơi khô rồi lắp lại một cách dễ dàng mà không cần phải mở cửa tủ điện.

Quy trình lắp đặt chuẩn chỉ và duy trì thói quen vệ sinh màng lọc định kỳ không chỉ bảo vệ quạt vận hành bền bỉ mà còn giữ cho môi trường bên trong tủ điện luôn khô ráo, sạch bụi và mát mẻ quanh năm.

Xem thêm: Quạt hút khí nóng: Giải pháp giải nhiệt chuyên dụng cho môi trường nhiệt độ cao

Tổng kho quạt hút tủ điện công nghiệp chính hãng tại Quạt điện Hà Nội

Nếu quý doanh nghiệp đang tìm kiếm một địa chỉ uy tín chuyên phân phối các dòng quạt hút tủ điện, quạt tản nhiệt bảng điều khiển công nghiệp chất lượng cao với mức giá sỉ tận kho, Quạt điện Hà Nội chính là sự lựa chọn số một dành cho bạn.

Những giá trị vượt trội mà tổng kho của chúng tôi mang lại cho các đối tác bao gồm:

Tổng kho sẵn số lượng lớn đầy đủ chủng loại: Kho hàng tọa lạc tại Số 3, đường Tứ Hiệp, Xã Thanh Trì, HN luôn có sẵn số lượng lớn quạt hút tủ điện đầy đủ kích thước từ 80mm đến 280mm với dải điện áp phong phú 24VDC, 220VAC, 380VAC phục vụ nhanh chóng cho các xưởng lắp ráp tủ bảng điện trên toàn quốc.
Chất lượng chính hãng chuẩn mực xuất xưởng: Toàn bộ sản phẩm được gia công từ khung nhôm đúc hoặc nhựa PBT chống cháy đạt chuẩn UL94V-0; động cơ 100% dây đồng chạy bằng vòng bi bạc đạn kép siêu êm ái đạt chuẩn cấp bảo vệ chống bụi nước IP54/IP55 vận hành bền bỉ liên tục.
Cung cấp đầy đủ phụ kiện đồng bộ trọn gói: Phân phối kèm đầy đủ nắp chụp lọc bụi, tấm lọc bụi sơ cấp thay thế, rơ-le nhiệt độ cài đặt Thermostat cơ học và lưới bảo vệ kim loại chống kẹt cánh quạt.
Chính sách giá sỉ gốc tận kho và bảo hành lâu dài: Cam kết bán đúng giá niêm yết của nhà sản xuất, bảo hành chính hãng 12 tháng chu đáo và hỗ trợ giao hàng hỏa tốc đến tận tay khách hàng trên toàn quốc.

Với phương châm hành động “Sản phẩm tốt – Bán đúng giá”, Quatdienhanoi.vn cam kết mang đến những giải pháp quạt hút tủ điện chất lượng cao và bền bỉ nhất, đồng hành cùng sự an toàn và hiệu quả vận hành của mọi công trình cơ điện trên toàn quốc.

Quạt hút tủ điện là giải pháp kỹ thuật bắt buộc giúp giải tỏa nhanh chóng lượng nhiệt lượng khổng lồ sinh ra từ các thiết bị công suất, duy trì môi trường làm việc lý tưởng từ 25°C đến 35°C, ngăn chặn triệt để sự cố báo lỗi quá nhiệt biến tần và kéo dài tuổi thọ bền bỉ cho toàn bộ hệ thống điều khiển tự động hóa. Việc tính toán chuẩn xác lưu lượng gió theo công suất nhiệt, lựa chọn dòng quạt bạc đạn kép đạt chuẩn chống bụi IP54 và duy trì lịch trình vệ sinh màng lọc định kỳ sẽ giúp tủ điện của bạn luôn vận hành an toàn, ổn định và không gặp phải sự cố dừng máy ngoài ý muốn.
