Ống gió mềm có bảo ôn: Cấu tạo, phân loại và hướng dẫn lắp đặt chuẩn kỹ thuật

Bá An ,
ĐĂNG TẢI: 17/10/2026 | CẬP NHẬT: 26/10/2026

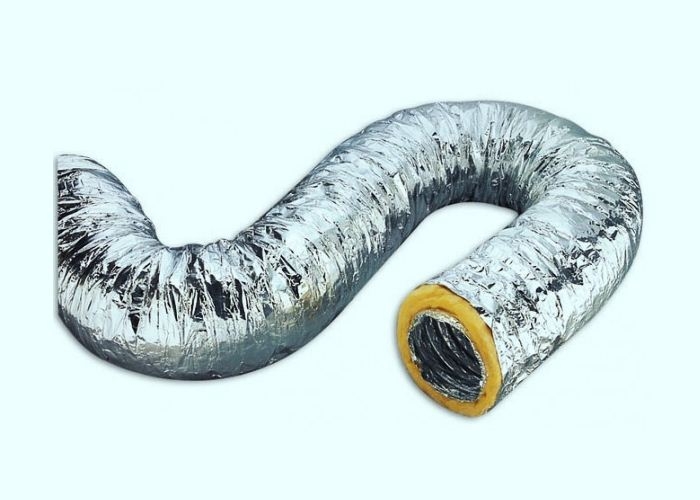

Ống gió mềm có bảo ôn (hay còn gọi là ống gió mềm cách nhiệt) là một trong những vật tư phụ trợ quan trọng nhất trong các hệ thống điều hòa không khí trung tâm (HVAC), cấp gió tươi và thông gió làm mát hiện đại. Được cấu tạo gồm lớp lõi dẫn khí, lớp bông cách nhiệt ở giữa và màng nhôm bảo vệ bên ngoài, sản phẩm này đảm nhận vai trò phân phối không khí lạnh hoặc ấm đến các cửa gió, đồng thời ngăn chặn hoàn toàn hiện tượng thất thoát nhiệt và đọng sương bề mặt. Với tư cách là tổng kho phân phối thiết bị thông gió và vật tư cơ điện hàng đầu, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) luôn chú trọng mang đến cho các nhà thầu và người sử dụng những giải pháp truyền dẫn khí tối ưu nhất. Bài viết dưới đây sẽ phân tích toàn diện về đặc tính kỹ thuật, các phân loại thông dụng và hướng dẫn quy trình lắp đặt ống gió mềm cách nhiệt đúng tiêu chuẩn ngành.

MỤC LỤC

Ống gió mềm có bảo ôn là gì và tại sao lại cần thiết

Ống gió mềm có bảo ôn là loại ống dẫn khí có tính đàn hồi cao, có thể uốn lượn dễ dàng qua các chướng ngại vật trong trần thạch cao hoặc không gian chật hẹp, được bọc thêm một lớp vật liệu cách nhiệt chuyên dụng có độ dày phổ biến từ 25mm đến 50mm. Trong các hệ thống điều hòa không khí, nhiệt độ của luồng gió lạnh di chuyển bên trong ống thường dao động từ 10°C đến 16°C, trong khi nhiệt độ môi trường bên ngoài trần có thể lên tới 35°C đến 40°C với độ ẩm cao.

Nếu không sử dụng lớp bảo ôn cách nhiệt phù hợp, hệ thống sẽ ngay lập tức đối mặt với hàng loạt vấn đề nghiêm trọng:

Hiện tượng đọng sương (toát mồ hôi): Sự chênh lệch nhiệt độ lớn giữa mặt trong và mặt ngoài ống sẽ làm hơi ẩm trong không khí ngưng tụ thành giọt nước trên bề mặt ngoài của ống, nhỏ giọt làm ố vàng, sập trần thạch cao và ẩm mốc hệ thống điện.
Thất thoát nhiệt lượng và tốn điện: Nhiệt lạnh bị suy hao trên đường truyền khiến máy nén phải chạy liên tục hết công suất để bù nhiệt, làm tăng đột biến hóa đơn tiền điện hàng tháng của công trình.
Tiếng ồn khí động học lan truyền: Luồng gió di chuyển với vận tốc lớn cùng với rung động cơ khí từ quạt cấp sẽ truyền thẳng tới miệng gió nếu không có lớp bông cách nhiệt đóng vai trò như một bộ tiêu âm tự nhiên.
Giảm tuổi thọ thiết bị: Hệ thống máy lạnh trung tâm luôn phải hoạt động trong tình trạng quá tải để bù đắp lượng nhiệt hao hụt, dẫn đến suy giảm tuổi thọ máy móc nhanh chóng.

Bởi các lý do trên, việc lựa chọn ống gió mềm có lớp bảo ôn đạt chuẩn không đơn thuần là một hạng mục phụ trợ, mà là yêu cầu kỹ thuật bắt buộc để bảo toàn năng lượng và độ bền công trình. Quạt điện HN luôn khuyến nghị khách hàng khảo sát kỹ yêu cầu thiết kế để lựa chọn loại ống có độ dày bông và tỷ trọng phù hợp nhất.

Xem thêm: Nẹp c ống gió: Cấu tạo, quy cách và kỹ thuật ghép nối ống gió vuông

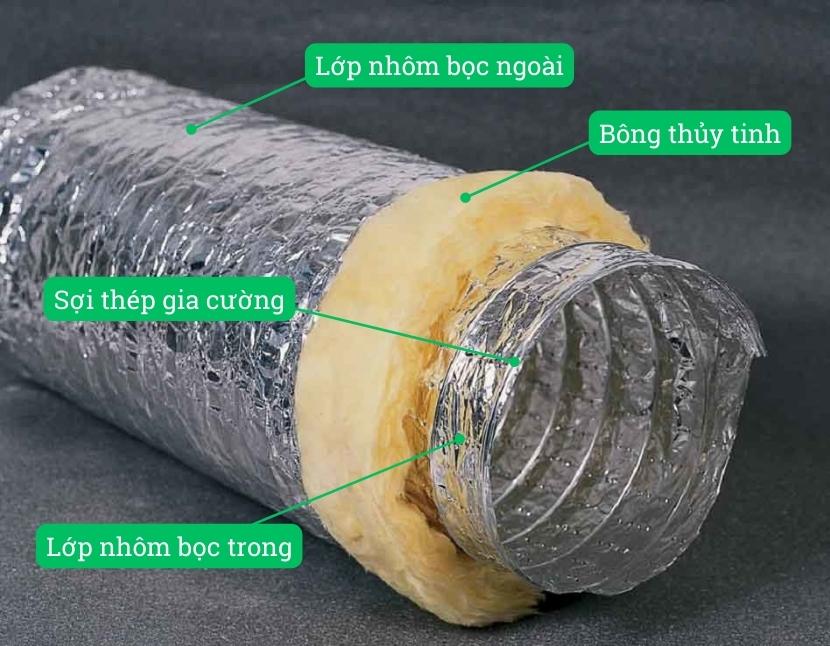

Cấu tạo chi tiết của ống gió mềm có bảo ôn

Để đảm bảo khả năng chịu áp lực, chịu nhiệt và uốn cong linh hoạt mà không bị rách hay xẹp lún, ống gió mềm cách nhiệt được sản xuất theo quy trình liên hoàn với ba lớp vật liệu liên kết chặt chẽ.

Cấu trúc đồng bộ của một đường ống gió mềm đạt tiêu chuẩn chất lượng gồm các thành phần sau:

Lớp lõi bên trong (Inner core): Được cấu thành từ nhiều lớp màng nhôm (nhôm lá mỏng) ép nhiệt liên kết với màng polyester, bên trong được gia cường bằng các vòng xoắn lò xo thép mạ đồng hoặc thép carbon có độ đàn hồi cực cao, giúp định hình ống tròn và chống xẹp khi hút/thổi áp suất.
Lớp bảo ôn cách nhiệt ở giữa (Insulation layer): Sử dụng bông khoáng thủy tinh (Glasswool), bông polyester hoặc mút cao su xốp có độ dày tiêu chuẩn 25mm hoặc 50mm, tỷ trọng từ 16kg/m³ đến 32kg/m³, có chức năng giữ nhiệt và cách âm vượt trội.
Lớp màng bảo vệ bên ngoài (Outer jacket): Là lớp màng nhôm gia cường sợi thủy tinh hoặc màng tráng bạc có tác dụng ngăn cản sự thâm nhập của hơi ẩm từ môi trường bên ngoài vào lớp bông, chống rách và chống tia cực tím.

Sự gắn kết bền bỉ giữa các lớp vật liệu này tạo nên một sản phẩm vừa có độ dẻo dai cơ học, vừa đáp ứng trọn vẹn các yêu cầu khắt khe về phòng cháy chữa cháy. Chúng tôi cam kết mọi dòng ống gió do hệ thống phân phối đều tuân thủ các chỉ số chịu lực và đàn hồi chính xác của nhà sản xuất.

Thông số kỹ thuật tiêu chuẩn cần lưu ý

Khi tính toán thiết kế và bóc tách khối lượng thi công, các kỹ sư cơ điện cần chú ý đến các thông số danh định của ống gió mềm cách nhiệt:

Đường kính quy cách: Đa dạng từ D100, D125, D150, D200, D250, D300, D350 cho tới D400, D450, D500 (mm).
Chiều dài tiêu chuẩn: Thường đóng gói theo cuộn tròn có chiều dài kéo giãn tối đa từ 8m đến 10m/cuộn.
Dải nhiệt độ làm việc: Chịu được môi trường nhiệt từ -30°C đến +110°C (đối với dòng tiêu chuẩn) hoặc lên đến +150°C (đối với dòng chịu nhiệt đặc biệt).
Áp suất làm việc tối đa: Dao động từ 2500 Pa đến 3000 Pa, phù hợp với hầu hết hệ thống quạt hút và máy cấp gió tươi.
Vận tốc dòng khí cho phép: Lên tới 25 m/s – 30 m/s mà không gây rách màng hay biến dạng kết cấu ống.

Xem thêm: Ống gió mềm: Cấu tạo, phân loại và ứng dụng trong thông gió điều hòa

Phân loại các dòng ống gió mềm có bảo ôn trên thị trường

Tùy theo loại vật liệu cách nhiệt được sử dụng ở lớp giữa, thị trường hiện nay phân chia ống gió mềm bảo ôn thành nhiều phân khúc với các đặc tính cơ lý riêng biệt.

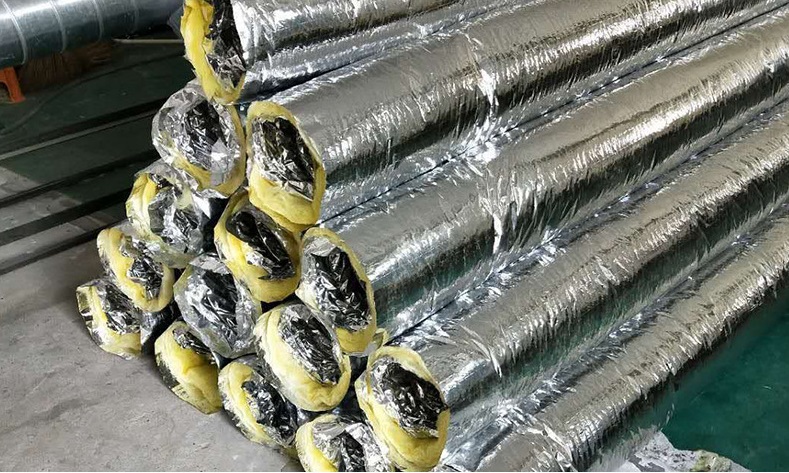

Ống gió mềm bảo ôn bông thủy tinh

Đây là dòng ống gió truyền thống, phổ biến nhất trên thị trường xây dựng Việt Nam hiện nay nhờ giá thành hợp lý và tính năng cách nhiệt rất tốt.

Lớp bảo ôn ở giữa là bông thủy tinh (Glasswool) được tổng hợp từ sợi thủy tinh vô cơ, có hệ số dẫn nhiệt rất thấp (, khả năng chống cháy lan đạt tiêu chuẩn Class 1 hoặc Class 0. Tuy nhiên, nhược điểm của dòng này là sợi bông thủy tinh có thể gây ngứa da hoặc kích ứng đường hô hấp cho thợ thi công nếu không trang bị đồ bảo hộ cẩn thận, đồng thời sợi bông có thể ngậm ẩm nếu lớp màng nhôm bên ngoài bị rách.

Ống gió mềm bảo ôn bông polyester

Dòng ống gió cách nhiệt thế hệ mới sử dụng sợi bông tổng hợp polyester nguyên sinh thân thiện với môi trường, hoàn toàn không chứa sợi thủy tinh.

Điểm cộng sáng giá của loại ống này là độ an toàn tuyệt đối cho sức khỏe con người, không mùi, không gây ngứa ngáy trong quá trình vận chuyển và lắp đặt. Ngoài ra, bông polyester không bị mủn rã theo thời gian, có khả năng kháng ẩm tự nhiên rất cao và tự dập tắt lửa khi rời xa nguồn nhiệt. Quạt điện Hà Nội thường tư vấn giải pháp này cho các công trình cao cấp đòi hỏi tiêu chuẩn công trình xanh (LEED, LOTUS) và thân thiện môi trường hướng đến mục tiêu phát triển bền vững ESG.

Ống gió mềm bảo ôn cao su lưu hóa

Đây là dòng sản phẩm cao cấp bậc nhất, sử dụng mút xốp cao su lưu hóa (Elastomeric foam) cấu trúc ô kín (closed-cell).

Với cấu trúc ô kín hoàn toàn, sản phẩm ngăn chặn 100% hơi ẩm xâm nhập vào bên trong, loại bỏ hoàn toàn nguy cơ đọng sương ngay cả trong những môi trường có độ ẩm không khí bão hòa. Cao su lưu hóa còn sở hữu khả năng tiêu âm tần số thấp cực tốt, bề mặt dai mịn, đàn hồi dẻo dai và không sản sinh bất kỳ hạt bụi mịn nào trong suốt vòng đời sử dụng.

Xem thêm: Mua Ống Gió Mềm Ở Đâu Giá Tốt: Tư Vấn Từ Quạt Điện Hà Nội

Ưu điểm vượt trội của ống gió mềm cách nhiệt trong thực tế

So với việc thi công các hệ thống ống gió tôn cứng bọc bảo ôn ngoài, việc ứng dụng ống gió mềm cách nhiệt mang lại nhiều lợi thế cạnh tranh rõ rệt cho các nhà thầu thi công.

Những lợi ích thực tiễn mà sản phẩm đem lại bao gồm:

Tính linh hoạt và dễ uốn cong: Ống có thể dễ dàng uốn lượn qua các dầm bê tông, góc tường, luồn lách qua hệ thống máng cáp điện và ống cấp thoát nước mà không cần chế tạo các phụ kiện cút góc phức tạp.
Trọng lượng siêu nhẹ: Giúp giảm tải trọng tĩnh tác động lên kết cấu trần thạch cao và khung treo của tòa nhà, đảm bảo an toàn kết cấu tổng thể.
Rút ngắn thời gian lắp đặt: Việc thi công kết nối miệng gió chỉ mất vài phút cho mỗi điểm kết nối, tiết kiệm từ 40% đến 60% chi phí nhân công so với việc lắp đặt ống gió tôn vuông.
Khả năng tiêu âm hiệu quả: Lớp màng xốp và bông sợi có khả năng hấp thụ các dao động âm thanh do động cơ quạt thổi sinh ra, giúp hệ thống vận hành cực kỳ êm ái.
Đóng gói gọn gàng, dễ vận chuyển: Một cuộn ống dài 10m khi nén lại chỉ còn khoảng 1m đến 1.2m, tiết kiệm tối đa diện tích kho bãi và chi phí bốc xếp, vận chuyển lên các tầng cao của công trình.

Những ưu điểm này lý giải vì sao ống gió mềm cách nhiệt luôn là vật tư không thể vắng mặt trong mọi bảng dự toán cơ điện lạnh hiện nay. Quatdienhanoi.vn tự hào là đơn vị cung ứng vật tư hàng đầu với khả năng đáp ứng nhanh chóng các đơn hàng số lượng lớn trên phạm vi cả nước.

Các ứng dụng tiêu biểu trong công trình dân dụng và công nghiệp

Nhờ sự đa dạng về quy cách và vật liệu chế tạo, ống gió mềm có bảo ôn được ứng dụng rộng khắp từ các công trình nhà ở cao cấp đến các khu liên hợp công nghiệp quy mô lớn.

Hệ thống điều hòa không khí trung tâm VRV, Chiller

Trong các tòa nhà văn phòng, khách sạn, trung tâm thương mại sử dụng hệ thống điều hòa trung tâm VRV/VRF hoặc hệ thống làm lạnh bằng nước Chiller, ống gió mềm cách nhiệt là mắt xích cuối cùng kết nối giữa đường ống gió chính (bằng tôn mạ kẽm) với các hộp cửa gió (plenum box). Ống mềm đảm nhiệm việc đưa không khí đã được làm lạnh sâu tới từng khu vực phòng làm việc, đảm bảo nhiệt độ đồng đều và không gây ra tiếng ồn khó chịu cho người sử dụng.

Hệ thống cấp khí tươi và thông gió nhà xưởng

Tại các nhà máy dệt may, xưởng lắp ráp linh kiện điện tử, nơi tập trung mật độ công nhân đông đảo, hệ thống quạt thông gió cấp khí tươi cần dẫn không khí sạch từ bên ngoài qua các bộ lọc khí và làm mát sơ bộ trước khi thổi vào xưởng. Ống gió mềm bảo ôn kết hợp với quạt hút hướng trục hoặc quạt ly tâm công nghiệp giúp truyền dẫn khí mát ổn định, ngăn chặn sự truyền nhiệt từ mái tôn nóng rực xuống dòng không khí tươi đang thổi vào.

Tòa nhà thương mại, bệnh viện và phòng sạch

Những khu vực như phòng mổ bệnh viện, phòng nghiên cứu dược phẩm hoặc phòng chế tạo vi mạch đòi hỏi tiêu chuẩn vô trùng và kiểm soát nhiệt ẩm cực kỳ khắt khe. Sử dụng ống gió mềm cách nhiệt cao cấp bằng bông polyester hoặc cao su lưu hóa giúp bảo đảm dòng khí luôn sạch sẽ, không nhiễm bụi bông sợi, đồng thời kiểm soát nhiệt độ và độ ẩm phòng ở mức tuyệt đối.

Xem thêm: Máy lạnh âm trần nối ống gió: Tiêu chuẩn thẩm mỹ và công nghệ làm mát đẳng cấp

Hướng dẫn quy trình thi công lắp đặt ống gió mềm chuẩn kỹ thuật

Dù ống gió mềm rất dễ lắp đặt, nhưng nếu kỹ thuật viên thao tác sai quy chuẩn thì hệ thống vẫn có nguy cơ bị rò rỉ khí, đọng sương tại các mối nối hoặc gây sụt giảm áp suất gió nghiêm trọng.

Quy trình thi công đạt chuẩn kỹ thuật phải được thực hiện tuần tự qua các bước sau:

Bước 1 – Đo đạc và cắt ống đúng chiều dài: Kéo giãn ống vừa phải theo chiều dài thực tế từ cổ góp đến miệng gió, dùng dao sắc cắt phần màng nhôm và lớp bông, dùng kìm cắt dây thép gia cường. Tuyệt đối không để ống bị chùng võng quá mức nhưng cũng không được kéo quá căng làm rách màng.
Bước 2 – Tách lớp vỏ và cố định lớp lõi trong: Kéo lùi lớp vỏ ngoài và bông bảo ôn lại khoảng 15-20cm để lộ phần lõi nhôm bên trong. Lồng phần lõi nhôm trùm sâu tối thiểu 5cm vào cổ miệng gió hoặc ống tôn.
Bước 3 – Khóa chặt lõi nhôm bằng đai xiết (cổ dê): Dùng đai xiết inox hoặc đai thít nhựa chịu lực xiết chặt phần lõi nhôm vào cổ nối, sau đó quấn tối thiểu 2-3 vòng băng keo bạc chuyên dụng để đảm bảo độ kín khít tuyệt đối, không cho khí lạnh xì ra ngoài.
Bước 4 – Kéo phủ lớp bảo ôn và màng nhôm bên ngoài: Kéo lớp bông cách nhiệt và màng nhôm ngoài cùng phủ trùm kín toàn bộ mối nối vừa xử lý, đảm bảo lớp bông tiếp giáp khít với bề mặt cách nhiệt của hộp miệng gió.
Bước 5 – Dán băng keo bạc bảo vệ mối nối ngoài: Sử dụng băng keo nhôm bạc bản rộng (50mm hoặc 75mm) dán kín vòng quanh mối nối bên ngoài để tạo màng ngăn ẩm tuyệt đối, ngăn hơi nóng xâm nhập vào lớp bông.
Bước 6 – Bố trí đai treo nâng đỡ ống: Bố trí các giá treo đỡ ống mềm bằng đai thép mềm bản rộng tối thiểu 25mm, khoảng cách giữa các điểm treo không vượt quá 1.5m đến 2m. Độ võng tối đa giữa hai điểm treo không được vượt quá 50mm trên mỗi mét chiều dài để tránh cản trở lưu lượng gió.

Tuân thủ nghiêm ngặt các bước lắp đặt trên sẽ giúp hệ thống thông gió hoạt động bền bỉ, êm ái và không bao giờ gặp sự cố đọng sương gây ẩm mốc trần. Quạt công nghiệp Hà Nội luôn sẵn sàng cử kỹ thuật viên giàu kinh nghiệm hỗ trợ hướng dẫn trực tiếp tại chân công trình cho các nhà thầu thi công.

Những sai lầm phổ biến cần tránh khi thi công

Nhiều thợ thi công thiếu kinh nghiệm thường mắc phải những lỗi kỹ thuật khiến hệ thống bị tổn hao áp suất lớn:

Uốn góc quá gấp: Uốn cong ống góc 90 độ với bán kính uốn quá nhỏ sẽ làm gãy nếp ống, bóp nghẹt đường gió và tăng trở lực hệ thống lên gấp nhiều lần.
Để ống bị xoắn hoặc chùng võng: Ống mềm bị võng hình chữ U sẽ tạo thành các “bẫy gió”, làm giảm áp suất và thậm chí tích tụ nước nếu có sự cố ngưng tụ cục bộ.
Dùng đai treo quá hẹp: Sử dụng dây thép mảnh để treo ống sẽ làm hằn sâu, bẹp dúm lớp bông cách nhiệt tại điểm treo, phá hủy khả năng cách nhiệt tại vị trí đó và gây đọng sương cục bộ.
Không dán kín băng keo bạc: Hở lớp màng nhôm bên ngoài sẽ khiến không khí ẩm ngoài trần xâm nhập vào lớp bông thủy tinh, biến lớp bông thành miếng mút hút nước, làm mất hoàn toàn tính năng cách nhiệt.

Tiêu chí chọn mua ống gió mềm có bảo ôn chất lượng

Để lựa chọn được những cuộn ống gió mềm cách nhiệt vừa bền đẹp vừa đảm bảo tiêu chuẩn an toàn kỹ thuật, các chủ đầu tư cần cân nhắc kỹ các tiêu chí cốt lõi.

Một sản phẩm chất lượng cao luôn phải thỏa mãn các tiêu chí kiểm định sau:

Chất lượng dây thép gia cường: Lò xo thép phải có độ đàn hồi tốt, không bị rỉ sét, khoảng cách giữa các bước xoắn đều đặn giúp ống chịu được lực nén ép mà không bị xẹp móp.
Độ đồng đều và tỷ trọng của lớp bông bảo ôn: Bông cách nhiệt phải có độ dày đồng đều suốt chiều dài ống, mật độ sợi bông liên kết chặt chẽ, không bị xẹp lép hay vón cục bất thường.
Độ dai của màng nhôm: Lớp màng nhôm ngoài cùng phải dẻo dai, được gia cường lưới chỉ sợi thủy tinh, khó rách khi dùng tay kéo nhẹ và có khả năng chống cháy lan tốt.
Thương hiệu và chứng chỉ xuất xưởng: Lựa chọn các thương hiệu uy tín có đầy đủ giấy chứng nhận kiểm định chất lượng (CO, CQ) và kết quả thử nghiệm chống cháy của cơ quan chức năng.
Giá cả cạnh tranh và nguồn hàng sẵn có: Chọn các nhà phân phối lớn có kho bãi rộng rãi để đảm bảo tiến độ cấp hàng liên tục cho công trình với mức chiết khấu tốt nhất.

Nắm bắt được những tiêu chuẩn này sẽ giúp quý khách hàng tránh mua phải các loại ống gió trôi nổi kém chất lượng, màng nhôm mỏng dễ rách và bông cách nhiệt pha tạp chất gây nguy hại. Quạt điện Hà Nội tự hào cung cấp các dòng ống gió mềm chất lượng cao, “Sản phẩm tốt – Bán đúng giá”, đáp ứng mọi tiêu chuẩn kiểm định khắt khe của các nhà thầu quốc tế.

Ống gió mềm có bảo ôn là mảnh ghép hoàn hảo giúp các hệ thống điều hòa không khí và thông gió công nghiệp vận hành đạt hiệu suất cao nhất, tiết kiệm năng lượng và loại bỏ triệt để nguy cơ ẩm mốc trần nhà. Hiểu rõ cấu tạo, phân loại và kỹ thuật thi công chuẩn xác sẽ giúp quý khách hàng tối ưu hóa chi phí đầu tư và nâng cao tuổi thọ của toàn bộ công trình.

Nếu quý khách đang có nhu cầu tư vấn thiết kế, nhận báo giá các loại ống gió mềm cách nhiệt, ống gió vải, hay các giải pháp quạt thông gió công nghiệp cho nhà xưởng và tòa nhà, hãy liên hệ ngay với Quạt điện Hà Nội. Với đội ngũ kỹ sư nhiệt huyết và chính sách bán hàng linh hoạt, Quạt công nghiệp Hà Nội luôn sẵn sàng phục vụ và đồng hành cùng sự thành công của quý đối tác.

Hãy liên hệ với Quạt điện Hà Nội ngay hôm nay để được tư vấn và hỗ trợ tốt nhất.
