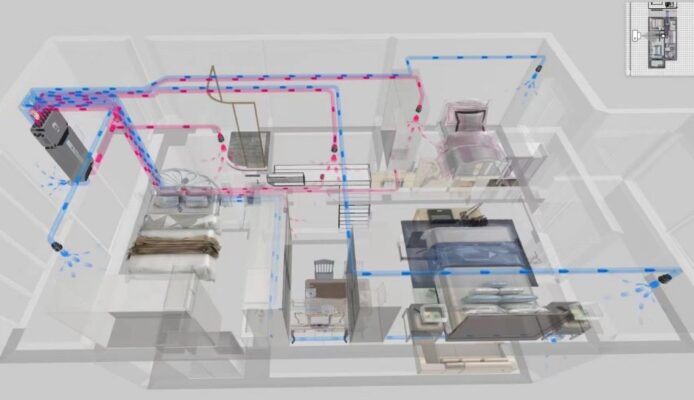

Cách Bóc Tách Khối Lượng Ống Gió Chuẩn Xác Và Nhanh Chóng

Bóc tách khối lượng ống gió là một kỹ năng quan trọng đối với kỹ sư M&E, nhà thầu thi công hệ thống HVAC (Heating, Ventilation, and Air Conditioning). Việc bóc tách chính xác giúp dự toán chi phí vật tư, nhân công, và quản lý dự án hiệu quả. Bài viết này của Quạt điện Hà Nội sẽ cung cấp cho bạn hướng dẫn chi tiết về cách bóc tách khối lượng ống gió một cách chuẩn xác và nhanh chóng, ngay cả khi bạn là người mới bắt đầu. Chúng ta hãy cùng nhau khám phá nhé!

Tại sao cần bóc tách khối lượng ống gió?

Trước khi đi vào các bước thực hiện, chúng ta cần hiểu rõ tầm quan trọng của việc bóc tách khối lượng ống gió:

• Dự toán chi phí: Bóc tách khối lượng ống gió là cơ sở để tính toán chi phí vật tư (ống gió, phụ kiện, vật liệu cách nhiệt…), nhân công (lắp đặt, gia công ống gió), và các chi phí khác liên quan đến hệ thống ống gió.

• Lập kế hoạch vật tư: Dựa vào khối lượng đã bóc tách, bạn có thể lập kế hoạch mua sắm vật tư một cách chính xác, tránh tình trạng thiếu hoặc thừa vật tư, gây lãng phí.

• Quản lý dự án: Bóc tách khối lượng giúp bạn theo dõi tiến độ thi công, quản lý vật tư và nhân công một cách hiệu quả.

• Kiểm soát chất lượng: Việc bóc tách chi tiết từng loại ống gió, phụ kiện giúp bạn kiểm soát chất lượng vật tư đầu vào và đảm bảo hệ thống được thi công đúng theo thiết kế.

• Đấu thầu: Bóc tách khối lượng chính xác là yếu tố quan trọng để lập hồ sơ dự thầu cạnh tranh và giành được hợp đồng.

Việc bóc tách khối lượng ống gió là một bước không thể thiếu trong quá trình triển khai một dự án HVAC, giúp đảm bảo dự án được thực hiện đúng tiến độ, chất lượng và ngân sách.

Các loại ống gió phổ biến và phụ kiện

Để bóc tách khối lượng ống gió một cách chính xác, bạn cần nắm vững các loại ống gió và phụ kiện thường được sử dụng trong hệ thống HVAC:

1. Ống gió:

   • Ống gió vuông:

     • Ưu điểm: Dễ sản xuất, lắp đặt, phù hợp với nhiều không gian.

     • Nhược điểm: Khả năng chịu áp lực kém hơn ống gió tròn, gây tiếng ồn lớn hơn.

     • Vật liệu: Tôn tráng kẽm, thép đen, inox.

   • Ống gió tròn:

     • Ưu điểm: Khả năng chịu áp lực tốt, ít gây tiếng ồn, tiết kiệm không gian.

     • Nhược điểm: Khó sản xuất và lắp đặt hơn ống gió vuông.

     • Vật liệu: Tôn tráng kẽm, thép đen, inox.

   • Ống gió mềm:

     • Ưu điểm: Linh hoạt, dễ uốn cong, kết nối các vị trí khó tiếp cận.

     • Nhược điểm: Khả năng chịu áp lực kém, dễ bị rách, hiệu suất thông gió thấp hơn ống gió cứng.

     • Vật liệu: Nhôm, vải, nhựa.

2. Phụ kiện ống gió:

   • Cút: Dùng để chuyển hướng ống gió (cút 90 độ, cút 45 độ…).

   • Tê: Dùng để chia hoặc nhập các đường ống gió.

   • Côn: Dùng để thay đổi kích thước ống gió.

   • Măng sông: Dùng để nối hai đoạn ống gió có cùng kích thước.

   • Van gió: Dùng để điều chỉnh lưu lượng gió.

   • Chụp thổi, miệng gió: Dùng để phân phối không khí vào không gian.

   • Bulong, ốc vít, đinh tán: Dùng để cố định các bộ phận của ống gió.

   • Băng keo, keo silicon: Dùng để làm kín các mối nối.

   • Vật liệu cách nhiệt: Bông thủy tinh, xốp EPS, cao su lưu hóa…

Nắm vững các loại ống gió và phụ kiện là kiến thức nền tảng để bóc tách khối lượng chính xác.

Các bước bóc tách khối lượng ống gió chi tiết

Để bóc tách khối lượng ống gió một cách chính xác và hiệu quả, bạn có thể thực hiện theo các bước sau:

1. Chuẩn bị bản vẽ thiết kế:

   • Bản vẽ chi tiết: Sử dụng bản vẽ thiết kế hệ thống HVAC chi tiết, bao gồm bản vẽ mặt bằng, mặt cắt, và các chi tiết kỹ thuật.

   • Kiểm tra tỷ lệ: Kiểm tra tỷ lệ bản vẽ để đảm bảo đo đạc chính xác.

2. Đánh dấu và phân loại:

   • Đánh dấu: Sử dụng bút chì hoặc bút màu để đánh dấu các đoạn ống gió, phụ kiện trên bản vẽ.

   • Phân loại: Phân loại các đoạn ống gió, phụ kiện theo loại vật liệu, kích thước, hình dạng.

3. Đo đạc và ghi chú:

   • Đo chiều dài: Sử dụng thước đo hoặc phần mềm chuyên dụng để đo chiều dài của từng đoạn ống gió. Ghi chú lại chiều dài và số lượng của từng loại ống.

   • Đếm số lượng: Đếm số lượng các phụ kiện như cút, tê, côn, van gió, chụp thổi, miệng gió. Ghi chú lại số lượng của từng loại phụ kiện.

4. Lập bảng thống kê:

   • Tạo bảng: Tạo một bảng thống kê bao gồm các cột: STT, Tên vật tư, Đơn vị tính, Số lượng, Ghi chú.

   • Điền thông tin: Điền đầy đủ thông tin về từng loại ống gió và phụ kiện vào bảng thống kê.

5. Tính toán khối lượng:

   • Tính diện tích bề mặt: Tính diện tích bề mặt của ống gió cần cách nhiệt (nếu có).

   • Tính khối lượng vật tư: Tính khối lượng vật tư cần thiết dựa trên diện tích bề mặt và định mức sử dụng.

6. Kiểm tra và đối chiếu:
   * Kiểm tra lại: Kiểm tra lại toàn bộ các số liệu đã đo đạc và tính toán để đảm bảo chính xác.
   * Đối chiếu: Đối chiếu với các bản vẽ và tài liệu khác để phát hiện sai sót (nếu có).

Thực hiện đầy đủ các bước trên sẽ giúp bạn bóc tách khối lượng ống gió một cách chính xác và đầy đủ.

Một số loại ống gió simili chịu nhiệt nổi bật tại Quạt điện Hà Nội

Quạt điện Hà Nội hân hạnh giới thiệu đến quý khách hàng các loại ống gió simili cam chất lượng cao, đang có chương trình khuyến mãi hấp dẫn:

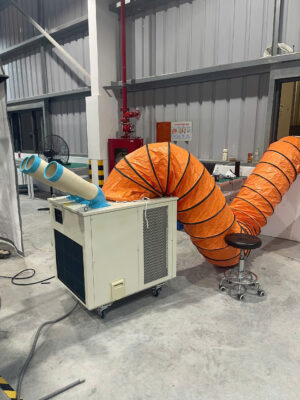

• Ống gió simili cam Phi 600: Với đường kính lớn 600mm, ống gió này phù hợp cho các hệ thống thông gió công nghiệp, có yêu cầu cao về lưu lượng khí. Ngoài việc lắp đặt trong hệ thống tách gió ống gió chịu nhiệt có nhiều phi kích thước phù hợp lắp đặt thoát khí thải của các thiết bị máy móc: máy lạnh di động, quạt hút hướng trục công nghiệp,v.v. Đặc biệt, sản phẩm đang được giảm giá 27%, chỉ còn 1.320.000 VNĐ (Giá gốc 1.800.000 VNĐ).

• Ống gió simili cam Phi 500: Ống gió có đường kính 500mm, là lựa chọn lý tưởng cho các hệ thống hút khói, hút bụi trong nhà hàng, quán ăn, hoặc các xưởng sản xuất vừa và nhỏ. Sản phẩm đang được giảm giá sâu 32%, chỉ còn 1.250.000 VNĐ (Giá gốc 1.850.000 VNĐ).

• Ống gió chống cháy chịu nhiệt Phi 300: Với khả năng chống cháy và chịu nhiệt độ cao, ống gió đường kính 300mm này là sự lựa chọn hàng đầu cho các công trình có yêu cầu nghiêm ngặt về PCCC như trung tâm thương mại, bệnh viện, nhà cao tầng. Sản phẩm đang được khuyến mãi giảm 23%, chỉ còn 1.200.000 VNĐ (Giá gốc 1.550.000 VNĐ).

Công cụ hỗ trợ bóc tách khối lượng ống gió

Để tăng tốc độ và độ chính xác trong quá trình bóc tách khối lượng ống gió, bạn có thể sử dụng một số công cụ hỗ trợ sau:

• Phần mềm CAD: Các phần mềm như AutoCAD, Revit, MagiCAD cho phép bạn đo đạc và thống kê khối lượng ống gió trực tiếp trên bản vẽ điện tử.

• Phần mềm bóc tách khối lượng chuyên dụng: Các phần mềm như Bluebeam Revu, CostX, Planswift được thiết kế đặc biệt để bóc tách khối lượng xây dựng và M&E, cung cấp nhiều tính năng hỗ trợ và báo cáo tự động.

• Excel: Sử dụng Excel để tạo bảng thống kê, tính toán và quản lý dữ liệu một cách hiệu quả.

• Máy đo khoảng cách laser: Giúp bạn đo đạc nhanh chóng và chính xác các kích thước trong thực tế.

Việc sử dụng các công cụ hỗ trợ sẽ giúp bạn tiết kiệm thời gian, công sức và giảm thiểu sai sót trong quá trình bóc tách khối lượng.

Lưu ý quan trọng khi bóc tách khối lượng ống gió

Để đảm bảo kết quả bóc tách chính xác, bạn cần lưu ý những điều sau:

• Đọc kỹ bản vẽ: Đảm bảo bạn hiểu rõ các ký hiệu, quy ước và các thông tin khác trên bản vẽ.

• Đo đạc cẩn thận: Đo đạc chính xác các kích thước và số lượng vật tư.

• Thống nhất đơn vị đo: Sử dụng cùng một đơn vị đo cho tất cả các vật tư để tránh sai sót trong quá trình tính toán.

• Kiểm tra và đối chiếu: Kiểm tra lại toàn bộ các số liệu đã đo đạc và tính toán để đảm bảo chính xác.

• Tham khảo định mức: Tham khảo các định mức vật tư và nhân công để tính toán chi phí một cách chính xác.

• Sử dụng phần mềm: Nếu có thể, hãy sử dụng phần mềm chuyên dụng để hỗ trợ quá trình bóc tách khối lượng.

• Có kinh nghiệm: Nếu bạn không có kinh nghiệm, hãy tìm đến sự giúp đỡ của các kỹ sư hoặc chuyên gia có kinh nghiệm trong lĩnh vực này.

Việc tuân thủ các lưu ý trên sẽ giúp bạn có được kết quả bóc tách khối lượng ống gió chính xác và đáng tin cậy.

Quạt điện Hà Nội – Đối tác tin cậy cho hệ thống thông gió của bạn

Quạt điện Hà Nội là đơn vị uy tín chuyên cung cấp các sản phẩm quạt công nghiệp và hệ thống thông gió chất lượng cao:

• Sản phẩm chính hãng: Cam kết cung cấp sản phẩm chính hãng, có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ.

• Chất lượng đảm bảo: Sản phẩm được kiểm tra kỹ lưỡng trước khi đến tay khách hàng, đảm bảo hoạt động ổn định và hiệu quả.

• Giá cả cạnh tranh: Mang đến cho khách hàng những sản phẩm chất lượng với giá cả hợp lý nhất.

• Dịch vụ chuyên nghiệp: Đội ngũ nhân viên tư vấn nhiệt tình, hỗ trợ khách hàng chu đáo và tận tâm.

• Thiết kế và lắp đặt chuyên nghiệp: Chúng tôi có đội ngũ kỹ thuật viên giàu kinh nghiệm, có thể thiết kế và lắp đặt hệ thống thông gió phù hợp với mọi yêu cầu của khách hàng.

Với những cam kết này, Quạt điện Hà Nội tự tin là đối tác tin cậy của bạn trong việc xây dựng hệ thống thông gió hiệu quả và an toàn.

Bạn cần tư vấn các vấn đề liên quan quạt công nghiệp truy cập tại đây

Hãy liên hệ với Quạt điện Hà Nội ngay hôm nay để được tư vấn và đặt mua các sản phẩm ống gió chất lượng với giá ưu đãi nhất!

Kết luận

Bóc tách khối lượng ống gió là một kỹ năng quan trọng trong lĩnh vực M&E. Hy vọng rằng bài viết này của Quạt điện Hà Nội đã cung cấp cho bạn những thông tin chi tiết và hữu ích về cách bóc tách khối lượng ống gió, giúp bạn có thể tự thực hiện hoặc giám sát quá trình này một cách hiệu quả. Nếu bạn có bất kỳ thắc mắc nào khác hoặc cần tư vấn về các sản phẩm quạt công nghiệp và hệ thống thông gió, hãy liên hệ với chúng tôi.
