Quạt hút hướng trục: Cấu tạo, phân loại và ứng dụng trong công nghiệp

Bá An ,
ĐĂNG TẢI: 05/09/2026 | CẬP NHẬT: 05/09/2026

Trong các giải pháp thông gió công nghiệp, hạ nhiệt nhà xưởng và điều hòa vi khí hậu hiện đại, quạt hút hướng trục luôn là một trong những thiết bị cơ điện nền tảng được ứng dụng rộng rãi nhất. Khác với dòng quạt ly tâm chuyển hướng dòng khí vuông góc để tạo áp suất nén cực cao, quạt hướng trục tạo ra luồng không khí di chuyển song song hoàn toàn với trục quay của cánh quạt. Nhờ thiết kế khí động học thông minh này, quạt có khả năng sản sinh ra một lưu lượng gió (Airflow) khổng lồ ở mức tiêu thụ điện năng vô cùng tiết kiệm, đồng thời sở hữu kết cấu nhỏ gọn, dễ dàng lắp đặt trực tiếp trên vách tường hoặc đấu nối vào hệ thống đường ống dẫn khí.

Việc thấu hiểu chi tiết về cấu tạo cơ khí, nguyên lý hoạt động cũng như sự khác biệt giữa các dòng quạt hướng trục trực tiếp và gián tiếp sẽ giúp các chủ doanh nghiệp, nhà thầu cơ điện tối ưu hóa hiệu quả lưu thông khí và bảo vệ bền bỉ sức khỏe người lao động. Với vị thế là đơn vị hàng đầu chuyên cung cấp các giải pháp làm mát và thông gió chất lượng cao, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) xin chia sẻ bài viết phân tích chuyên sâu về dòng quạt hút hướng trục dưới góc độ kỹ thuật công nghiệp.

MỤC LỤC

Quạt hút hướng trục là gì và nguyên lý hoạt động

Để nắm vững bản chất cơ học và lý do tại sao dòng quạt này lại được mệnh danh là “vua lưu lượng” trong các công trình thông gió quy mô lớn, việc phân tích nguyên lý khí động học chất lưu là điều vô cùng cần thiết.

Dòng quạt này vận hành dựa trên các nguyên lý khí động học cốt lõi sau:

Dòng khí chuyển động dọc trục đồng nhất: Luồng không khí được hút vào và thổi ra theo một phương thẳng tắp song song hoàn toàn với trục quay của cánh quạt (phương dọc trục), không bị bẻ cong hướng gió như dòng quạt ly tâm.
Lực nâng khí động học của cánh quạt (Aerodynamic Lift): Khi động cơ quay làm bánh guồng chuyển động với tốc độ cao, các nan cánh quạt có biên dạng mặt cắt hình cánh bàng khí động học sẽ tạo ra sự chênh lệch áp suất giữa mặt trước và mặt sau cánh, sinh ra lực nâng đẩy luồng khí vọt mạnh về phía trước theo dạng xoắn ốc dọc trục.
Tạo lưu lượng gió cực đại ở cột áp vừa phải: Quạt hướng trục được tối ưu hóa để vận chuyển những khối thể tích không khí khổng lồ (hàng chục ngàn mét khối mỗi giờ) trong các hệ thống có trở lực đường ống thấp đến trung bình.
Hiệu suất năng lượng cao: Nhờ đường đi của dòng khí thẳng tắp không bị tổn thất ma sát do va đập chuyển hướng, quạt tiêu thụ lượng điện năng trên mỗi mét khối khí luân chuyển thấp hơn nhiều so với các dòng quạt công nghiệp khác.

Tóm lại, bằng cơ chế đẩy khí dọc trục mượt mà, quạt hút hướng trục mang lại hiệu suất luân chuyển không khí dồi dào, giúp xua tan nhanh chóng cảm giác ngột ngạt bí bách cho các không gian sản xuất rộng lớn. Đây là giải pháp trao đổi khí tự nhiên tiết kiệm năng lượng nhất hiện nay cho các công trình công nghiệp.

Xem thêm: Công Thức Tính Công Suất Quạt Hút: Hướng Dẫn Chi Tiết & Dễ Hiểu

Cấu tạo kỹ thuật cơ bản của một chiếc quạt hút hướng trục công nghiệp

Để đảm bảo khả năng hoạt động liên tục 24/7 trong các môi trường sản xuất công nghiệp khắc nghiệt, kết cấu cơ khí của quạt hướng trục được gia công vô cùng vững chắc với các bộ phận cấu thành cốt lõi sau:

Một chiếc quạt hút hướng trục công nghiệp tiêu chuẩn luôn bao gồm các chi tiết kỹ thuật sau:

Vỏ quạt (Thân quạt): Có kết cấu hình trụ tròn (đối với dòng quạt nối ống gió) hoặc khung vuông (đối với dòng quạt thông gió gắn tường), được gia công bằng thép tấm chịu lực dày dặn, inox 304 chống rỉ sét hoặc hợp kim nhôm cao cấp, bề mặt phủ lớp sơn tĩnh điện công nghiệp chống oxy hóa ăn mòn.
Cánh quạt (Impeller): Bộ phận trung tâm tạo gió, gồm từ 3 đến 8 nan cánh dạng cánh bàng khí động học làm bằng hợp kim nhôm đúc nguyên khối hoặc thép tấm chịu lực. Cánh quạt bắt buộc phải được cân bằng động kỹ thuật số trên máy cân bằng động điện tử để triệt tiêu hoàn toàn độ rung lắc khi quay ở tốc độ cao.
Động cơ điện (Motor): Trái tim của quạt, sử dụng motor điện 3 pha (380V) hoặc 1 pha (220V) quấn 100% dây đồng nguyên chất, đạt tiêu chuẩn cấp bảo vệ chống bụi nước IP54/IP55 và cấp cách điện Class F/H từ các thương hiệu động cơ uy tín (Teco, Toàn Phát, ATT).
Lưới thép hoặc chớp che bảo vệ: Lưới thép bảo vệ đan dày ở hai đầu họng quạt để ngăn chặn dị vật, rác thải và côn trùng bay vào cánh quạt, hoặc hệ thống lá chớp tự động đóng mở (đối với dòng quạt vuông) để ngăn nước mưa hắt vào khi quạt tắt.
Cơ cấu truyền động: Tùy theo môi trường hoạt động mà quạt được thiết kế theo dạng Truyền động trực tiếp (cánh quạt gắn thẳng vào trục motor) hoặc Truyền động gián tiếp (motor đặt cách ly bên ngoài vỏ quạt, truyền lực qua dây đai curoa và pully).

Sự phối hợp đồng bộ giữa vật liệu kim loại cao cấp và công nghệ gia công cơ khí chính xác đảm bảo quạt hút hướng trục vận hành êm ái, hạn chế tối đa độ rung lắc và kéo dài tuổi thọ bền bỉ qua nhiều năm sử dụng. Chúng tôi luôn đặt tiêu chuẩn an toàn cơ khí và an toàn điện lên hàng đầu trong từng sản phẩm xuất xưởng.

Phân loại các dòng quạt hút hướng trục phổ biến trên thị trường

Tùy thuộc vào vị trí lắp đặt, tính chất của luồng khí cần hút và yêu cầu về áp suất, thị trường hiện nay phân chia quạt hướng trục thành các chủng loại chuyên dụng sau:

Các dòng quạt hút hướng trục phổ biến trong công nghiệp bao gồm:

Quạt hút hướng trục trực tiếp: Cánh quạt được gắn thẳng trực tiếp vào đầu trục motor điện. Dòng quạt này có thiết kế nhỏ gọn, hiệu suất truyền động đạt 100%, giá thành rẻ, chuyên dùng để hút thông gió môi trường khí sạch thông thường, hút mùi và cấp khí tươi cho các nhà xưởng, tầng hầm.
Quạt hút hướng trục gián tiếp (Chịu nhiệt chống ẩm): Motor được đặt cách ly hoàn toàn bên ngoài luồng khí thải, truyền động vào trục cánh quạt thông qua hệ thống dây đai curoa và gối đỡ bạc đạn bọc kín. Dòng quạt này chuyên dùng để hút các luồng khí thải có nhiệt độ cao (lò sấy, lò hơi), hơi hóa chất ăn mòn, hơi nước ẩm ướt hoặc khói sơn dễ cháy nổ mà không sợ làm hỏng motor.
Quạt hướng trục cao áp (Áp suất tĩnh cao): Cánh quạt được thiết kế bản rộng với góc nghiêng lớn, số lượng cánh nhiều (từ 6-8 cánh) kết hợp motor tốc độ cao (2800rpm) để tạo ra áp suất lớn, chuyên dùng để đẩy gió đi qua các hệ thống đường ống dẫn khí dài hoặc phục vụ tăng áp cầu thang thoát hiểm PCCC.
Quạt hút hướng trục di động xách tay: Có thiết kế nhỏ gọn, trang bị tay xách tiện lợi và chân đế có bánh xe cơ động, kết hợp với các cuộn ống gió mềm công nghiệp chuyên dùng để hút khói hàn xì, thông gió hầm cống thi công cục bộ sâu trong lòng đất.
Quạt thông gió vuông công nghiệp (Gắn vách tường): Thiết kế dạng khung vuông bản lớn (từ 400x400mm đến 1400x1400mm), sải cánh lớn tạo lưu lượng gió khổng lồ, chuyên dùng gắn tường nhà xưởng kết hợp với giàn làm mát màng nước Cooling Pad.

Việc phân loại rõ ràng giúp các chủ đầu tư và nhà thầu dễ dàng lựa chọn đúng chủng loại quạt phù hợp với đặc thù vi khí hậu của từng khu vực sản xuất, tránh việc động cơ bị quá nhiệt hoặc bị ăn mòn rỉ sét nhanh chóng. Quạt điện HN luôn sẵn sàng tư vấn chuyên sâu để quý khách hàng chọn đúng chủng loại quạt tối ưu nhất.

Ứng dụng thực tế của quạt hút hướng trục trong đời sống và sản xuất

Nhờ sở hữu lưu lượng gió khổng lồ cùng thiết kế cơ động dễ lắp đặt, quạt hút hướng trục được ứng dụng rộng rãi trong mọi ngóc ngách của đời sống và hoạt động sản xuất công nghiệp hiện đại.

Các lĩnh vực ứng dụng nổi bật nhất của quạt hút hướng trục bao gồm:

Hệ thống thông gió làm mát nhà xưởng sản xuất: Lắp đặt trên vách tường các nhà xưởng dệt may, da giày, bao bì, cơ khí kết hợp với tấm làm mát Cooling Pad để liên tục hút khí nóng, bụi vải ra ngoài và kéo luồng khí mát dịu vào trong, giúp hạ nhiệt độ xưởng từ 5°C đến 8°C.
Hệ thống tăng áp cầu thang và hút khói sự cố PCCC: Lắp đặt trong buồng kỹ thuật các tòa nhà chung cư cao tầng, khách sạn, trung tâm thương mại để tạo áp suất dương ngăn khói độc tràn vào cầu thang thoát hiểm khi xảy ra hỏa hoạn.
Hệ thống thông gió trang trại chăn nuôi và nông nghiệp công nghệ cao: Luân chuyển không khí, xả khí độc chuồng trại chăn nuôi heo, gà quy mô công nghiệp và điều hòa nhiệt độ cho các nhà màng, nhà kính trồng hoa, rau sạch.
Hệ thống thông gió tầng hầm đỗ xe và hầm mỏ khai khoáng: Nối với các tuyến ống dẫn khí để hút triệt để khí độc CO, CO2 từ khí thải xe cộ đọng dưới tầng hầm sâu và cấp khí tươi giàu oxy cho công nhân làm việc trong hầm lò.
Giải nhiệt cưỡng bức cho máy móc thiết bị: Thổi làm mát trực tiếp cho các trạm biến áp điện lực, các dàn ngưng giải nhiệt máy lạnh công nghiệp (Chiller) và các cụm máy nén khí công suất lớn.

Sự hiện diện đa dạng của quạt hút hướng trục trong mọi công trình là minh chứng rõ nét cho giá trị kinh tế và hiệu quả làm sạch vi khí hậu vượt trội mà dòng thiết bị này mang lại cho người sử dụng. Đây là công cụ đắc lực giúp các nhà máy duy trì môi trường làm việc đạt chuẩn an toàn lao động.

Xem thêm: Kích Thước Quạt Hút Mùi Nhà Vệ Sinh Thế Nào Là Phù Hợp?

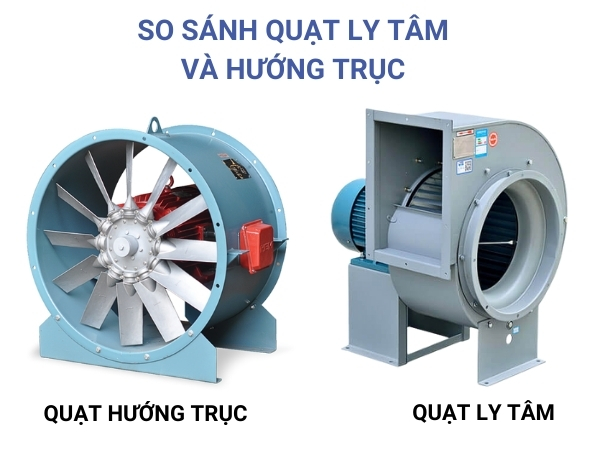

So sánh quạt hút hướng trục và quạt hút ly tâm

Khi thiết kế hệ thống thông gió công nghiệp, việc cân nhắc lựa chọn giữa quạt hướng trục và quạt ly tâm luôn là bài toán kỹ thuật quan trọng mà các kỹ sư cơ điện cần tính toán kỹ lưỡng dựa trên biểu đồ đặc tuyến làm việc của quạt.

Bảng phân tích so sánh kỹ thuật giữa hai dòng quạt công nghiệp bao gồm:

Về hướng chuyển động của dòng khí: Quạt hướng trục hút và thổi không khí theo một đường thẳng song song với trục quay; trong khi quạt ly tâm hút khí dọc trục nhưng lại thổi khí văng vuông góc 90 độ theo phương bán kính qua vỏ ốc sên.
Về lưu lượng gió (Airflow – m³/h): Quạt hướng trục tạo ra lưu lượng gió lớn hơn rất nhiều so với quạt ly tâm ở cùng một mức công suất tiêu thụ điện năng của motor.
Về cột áp tĩnh (Static Pressure – Pa): Quạt ly tâm tạo ra cột áp tĩnh cực kỳ mạnh mẽ (lên tới hàng ngàn Pa), vượt trội hoàn toàn so với cột áp thấp hoặc trung bình của quạt hướng trục.
Về khả năng làm việc với đường ống gió: Quạt hướng trục thích hợp cho các tuyến ống gió ngắn, thẳng hoặc thổi xả trực tiếp qua tường; còn quạt ly tâm là lựa chọn bắt buộc cho các hệ thống đường ống gió dài hàng trăm mét có nhiều khúc cua, phin lọc và van gió phức tạp.
Về chi phí đầu tư và lắp đặt: Quạt hướng trục có kết cấu nhỏ gọn, dễ treo đỡ trên tường hoặc trần và có chi phí đầu tư ban đầu thấp hơn đáng kể so với quạt ly tâm.

Tóm lại, quạt hướng trục là lựa chọn hoàn hảo cho nhu cầu thông gió làm mát diện rộng với đường ống ngắn hoặc xả trực tiếp qua vách tường; trong khi quạt ly tâm lại thống trị ở các hệ thống hút lọc bụi công nghiệp nặng và đường ống dẫn khí áp suất cao. Việc phối hợp nhịp nhàng cả hai dòng quạt này sẽ tạo nên một hệ thống thông gió tổng thể hoàn chỉnh nhất.

Hướng dẫn lắp đặt và bảo dưỡng quạt hút hướng trục đúng kỹ thuật

Để quạt hút hướng trục vận hành với hiệu suất cao nhất, hạn chế tối đa tiếng ồn rung lắc và duy trì độ bền bỉ dài lâu, quy trình lắp đặt và bảo dưỡng cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật tiêu chuẩn.

Các lưu ý kỹ thuật quan trọng trong quá trình thi công và bảo dưỡng bao gồm:

Cố định vững chắc khung quạt trên bệ đỡ giảm chấn: Khi lắp quạt trên tường bê tông hoặc khung thép, bắt buộc phải chêm các tấm đệm cao su giảm chấn hoặc lò xo chống rung dưới chân đế để hấp thụ toàn bộ rung động cơ học, triệt tiêu tiếng ồn cộng hưởng vào kết cấu công trình.
Đảm bảo không gian thông thoáng ở hai đầu hút/xả: Không đặt các vật cản quá sát miệng hút hoặc miệng thổi của quạt (khoảng cách an toàn tối thiểu bằng 1.5 lần đường kính cánh quạt) để tránh hiện tượng nghẽn dòng khí làm sụt giảm lưu lượng gió.
Kiểm tra chiều quay của cánh quạt: Trước khi bàn giao vận hành, hãy nhấp công tắc kiểm tra chiều quay của cánh quạt xem luồng gió thổi ra có đúng hướng thiết kế hay không (nếu quay ngược chiều, hãy đảo hai pha bất kỳ của nguồn điện 3 pha cấp cho motor).
Định kỳ lau chùi vệ sinh cánh quạt: Bụi bẩn bám dày trên cánh quạt sẽ làm mất cân bằng động, gây ra hiện tượng rung giật nứt gãy cánh. Cần ngắt điện và dùng khăn ẩm lau sạch bụi bẩn trên nan cánh quạt định kỳ 2-3 tháng một lần.
Kiểm tra bôi trơn và căn chỉnh dây curoa (Dòng gián tiếp): Thường xuyên bơm mỡ chịu nhiệt vào các gối đỡ bạc đạn và kiểm tra độ chùng của dây đai curoa, tiến hành tăng dây đai nếu dây bị rão trượt pully.

Việc thực hiện đúng các hướng dẫn lắp đặt và bảo trì định kỳ khoa học không chỉ giúp thiết bị luôn hoạt động êm ái, an toàn mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí sửa chữa hỏng hóc trong suốt vòng đời của quạt.

Xem thêm: Quạt hút ly tâm thông gió: Cấu tạo, phân loại và ứng dụng công nghiệp 2026

Tổng kho quạt hút hướng trục chất lượng cao tại Quạt điện Hà Nội

Nếu quý khách hàng đang tìm kiếm một địa chỉ uy tín chuyên sản xuất và phân phối các dòng quạt hút hướng trục công nghiệp chất lượng cao với mức giá gốc tận xưởng, Quạt điện Hà Nội chính là sự lựa chọn hoàn hảo nhất dành cho bạn.

Những giá trị vượt trội mà tổng kho của chúng tôi mang lại cho các đối tác bao gồm:

Tổng kho sẵn số lượng lớn đầy đủ chủng loại: Kho hàng tọa lạc tại Số 3, đường Tứ Hiệp, Xã Thanh Trì, HN luôn có sẵn số lượng lớn quạt hướng trục tròn, quạt hướng trục vuông gắn tường, quạt gián tiếp chịu nhiệt và quạt xách tay di động với dải đường kính đa dạng từ 200mm đến 1400mm phục vụ nhanh chóng cho mọi công trình.
Chất lượng gia công chuẩn mực kỹ thuật: Toàn bộ sản phẩm được gia công từ thép tấm chịu lực dày dặn sơn tĩnh điện hoặc inox 304 cao cấp; cánh quạt được cân bằng động kỹ thuật số hoàn hảo và động cơ 100% dây đồng chính hãng đạt chuẩn IP55 vận hành bền bỉ siêu tiết kiệm điện.
Tư vấn thiết kế giải pháp thông gió trọn gói: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm trực tiếp hỗ trợ khảo sát, tính toán lưu lượng gió CFM, tư vấn phối hợp hệ thống màng nước Cooling Pad và hệ thống ống gió mềm tối ưu nhất cho nhà xưởng của bạn.
Chính sách giá gốc tận kho và bảo hành lâu dài: Cam kết bán đúng giá niêm yết của nhà sản xuất, bảo hành chính hãng 12 – 24 tháng chu đáo và hỗ trợ giao hàng hỏa tốc đến tận chân công trình trên toàn quốc.

Với phương châm hành động “Sản phẩm tốt – Bán đúng giá”, Quatdienhanoi.vn cam kết mang đến những giải pháp quạt hút hướng trục tối ưu nhất, đồng hành cùng sự phát triển thịnh vượng và bảo vệ môi trường làm việc trong lành cho mọi doanh nghiệp đối tác.

Quạt hút hướng trục là giải pháp thông gió lưu lượng lớn, tiết kiệm năng lượng và kinh tế nhất cho các công trình nhà xưởng sản xuất, trang trại nông nghiệp và các tòa nhà cao tầng hiện đại. Việc thấu hiểu nguyên lý làm việc dọc trục, lựa chọn đúng chủng loại truyền động trực tiếp hay gián tiếp và tuân thủ quy trình bảo dưỡng định kỳ sẽ giúp hệ thống thông gió của bạn luôn vận hành ổn định, mang lại bầu không khí trong lành mát mẻ và nâng cao năng suất lao động cho doanh nghiệp.

Nếu quý khách hàng hoặc doanh nghiệp đang có nhu cầu tìm mua các dòng sản phẩm quạt hút hướng trục, quạt ly tâm công nghiệp, quạt thông gió vuông nhà xưởng, hoặc cần tư vấn thiết kế hệ thống làm mát màng nước Cooling Pad cho dự án của mình, hãy để Quạt điện Hà Nội đồng hành hỗ trợ bạn. Với phương châm hoạt động uy tín “Sản phẩm tốt – Bán đúng giá”, chúng tôi cam kết mang đến các dòng sản phẩm quạt ly tâm, quạt hướng trục, quạt đứng và quạt sàn công nghiệp đạt tiêu chuẩn chất lượng cao nhất của nhà sản xuất.

Hãy liên hệ với Quạt điện Hà Nội ngay hôm nay để được tư vấn và hỗ trợ tốt nhất.
