Trong các hệ thống thông gió công nghiệp, xử lý khí thải, hút lọc bụi nhà xưởng và điều hòa không khí trung tâm (HVAC), quạt hút ly tâm thông gió luôn giữ vai trò là “trái tim” cơ điện không thể thay thế. Khác biệt hoàn toàn với dòng quạt hướng trục truyền thống chỉ tạo ra lưu lượng gió lớn ở cột áp thấp, quạt ly tâm được thiết kế đặc biệt để tạo ra cột áp tĩnh (Static Pressure) cực kỳ mạnh mẽ. Lực ép ly tâm này cho phép quạt hút và đẩy luồng không khí đi xuyên qua hệ thống đường ống dẫn khí dài hàng trăm mét, vượt qua các khúc co cút phức tạp và các tầng màng lọc bụi dày đặc mà không bị sụt giảm lưu lượng gió.

Việc thấu hiểu chi tiết về cấu tạo, nguyên lý vận hành cũng như cách lựa chọn từng dòng quạt ly tâm phù hợp sẽ giúp các kỹ sư cơ điện, chủ đầu tư nhà xưởng tối ưu hóa hiệu quả giải nhiệt, xử lý môi trường và tiết kiệm tối đa chi phí điện năng vận hành. Với vị thế là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp các thiết bị thông gió và xử lý môi trường, Quạt điện Hà Nội (Quạt công nghiệp Hà Nội) xin chia sẻ bài viết phân tích chuyên sâu về dòng quạt hút ly tâm thông gió dưới góc độ kỹ thuật công nghiệp.

MỤC LỤC

Quạt hút ly tâm thông gió là gì và nguyên lý hoạt động

Để nắm vững bản chất cơ khí và sự khác biệt vượt trội của dòng quạt này so với quạt hướng trục thông thường, việc phân tích cơ chế động lực học chất lưu là điều vô cùng cần thiết.

Dòng quạt áp suất cao này vận hành dựa trên các quy luật cơ học chất lưu cốt lõi sau:

Dòng khí đi vào theo phương dọc trục: Không khí hoặc khói bụi được hút vào tâm miệng hút của quạt theo phương song song với trục quay của cánh quạt (phương dọc trục).
Lực ly tâm gia tốc các phần tử khí: Khi bánh guồng (Impeller) quay với tốc độ cao, các nan cánh quạt sẽ truyền động năng cho các phần tử không khí, tạo ra lực ly tâm cực mạnh văng các phần tử khí ra xa tâm quay và bắn về phía chu vi mép ngoài của cánh theo phương bán kính (vuông góc 90 độ so với trục quay).
Tạo vùng áp suất âm và áp suất dương cực đại: Quá trình văng khí liên tục tạo ra một vùng áp suất chân không cực thấp tại tâm hút (giúp hút liên tục dòng khí mới từ đường ống vào) và tạo ra vùng áp suất tĩnh rất cao ở chu vi ngoài của cánh quạt.
Chuyển đổi động năng thành thế năng trong vỏ xoắn ốc: Dòng khí áp suất cao sau khi rời khỏi cánh quạt sẽ đi vào vỏ ốc sên (Involute housing). Thiết kế khoang mở rộng dần của vỏ xoắn ốc giúp giảm dần vận tốc dòng khí (giảm động năng) và chuyển hóa thành thế năng áp suất tĩnh, nén luồng khí đẩy mạnh ra cửa xả tiếp tuyến.

Tóm lại, bằng việc ứng dụng lực ly tâm và chuyển đổi năng lượng trong vỏ xoắn ốc, quạt hút ly tâm có khả năng tạo ra cột áp tĩnh cực lớn, giúp đẩy luồng khí vượt qua mọi trở lực ma sát của các hệ thống đường ống dẫn khí dài và phức tạp. Đây là giải pháp kỹ thuật tối ưu nhất cho các hệ thống đường ống có trở lực khí động học cao.

Xem thêm: Kích Thước Quạt Hút Mùi Nhà Vệ Sinh Thế Nào Là Phù Hợp?

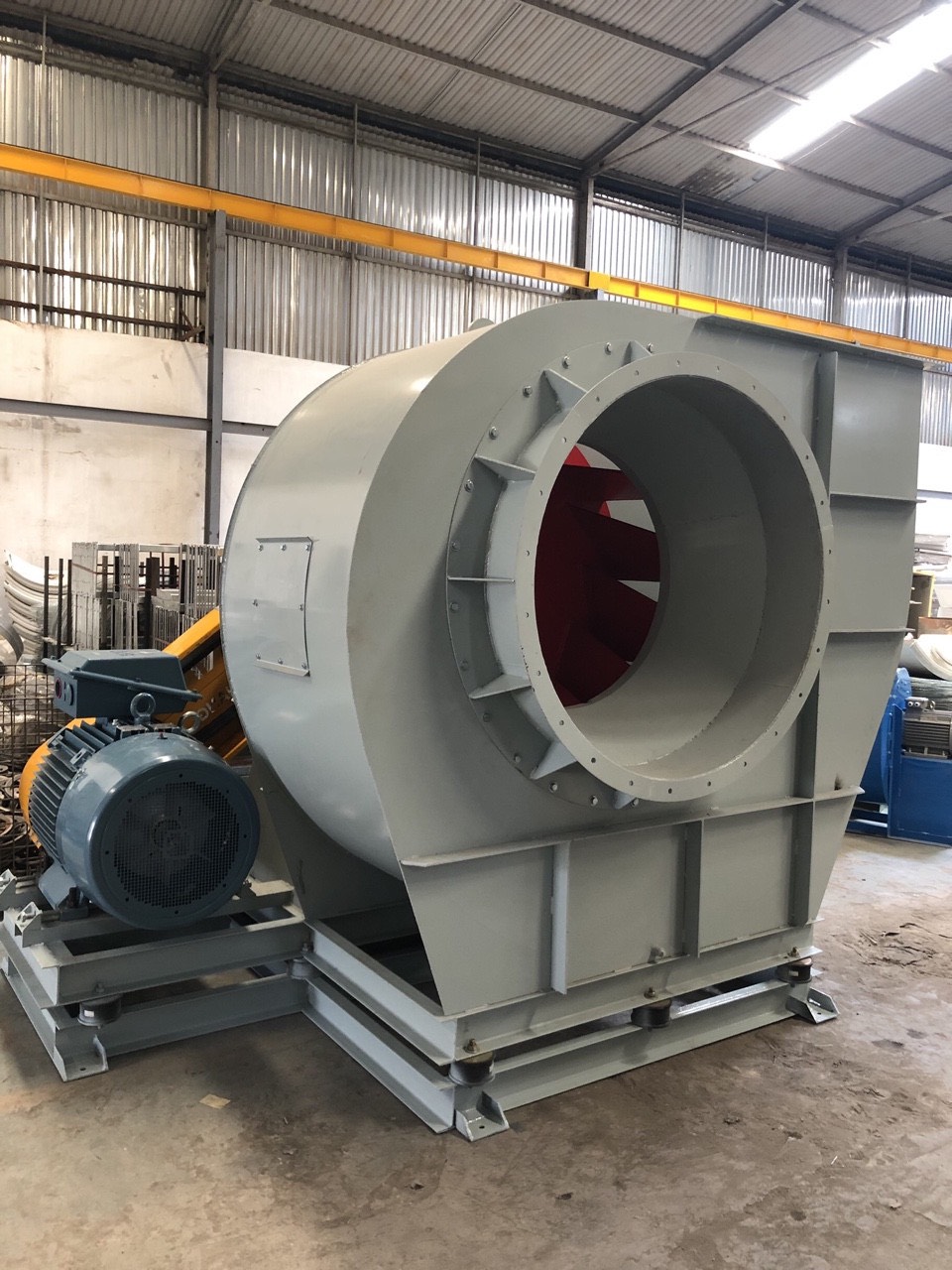

Cấu tạo kỹ thuật cơ bản của quạt hút ly tâm thông gió

Độ bền bỉ, độ cân bằng cơ khí và tuổi thọ của một chiếc quạt ly tâm công nghiệp phụ thuộc trực tiếp vào chất lượng gia công và độ chính xác của các cụm chi tiết cơ khí bên trong thiết bị.

Một chiếc quạt hút ly tâm công nghiệp đạt chuẩn luôn bao gồm các bộ phận cốt lõi sau:

Vỏ quạt hình xoắn ốc (Vỏ ốc sên): Được gia công uốn lượn hình xoắn ốc bằng thép tấm chịu lực dày dặn, inox 304 chống ăn mòn hóa chất hoặc nhựa composite, bề mặt được sơn tĩnh điện công nghiệp chống rỉ sét và chịu được va đập cơ học.
Cánh quạt (Bánh guồng Impeller): Bộ phận quan trọng nhất tạo áp suất, gồm đĩa cánh, moay-ơ và các nan cánh quạt. Toàn bộ bánh guồng phải được cân bằng động kỹ thuật số trên máy cân bằng động chuẩn ISO 1940 G2.5 để triệt tiêu hoàn toàn độ rung lắc khi quay ở tốc độ cao (1400rpm – 2900rpm).
Động cơ điện (Motor): Sử dụng motor điện công nghiệp 3 pha (380V) hoặc 1 pha (220V) quấn 100% dây đồng nguyên chất, tiêu chuẩn cấp bảo vệ IP55 chống bụi nước và cấp cách điện Class F/H từ các thương hiệu uy tín (Teco, ABB, ATT, Toàn Phát).
Cơ cấu truyền động: Quạt ly tâm có thể được thiết kế theo dạng Truyền động trực tiếp (cánh quạt gắn thẳng vào đầu trục motor) để tối ưu hiệu suất, hoặc Truyền động gián tiếp (cánh quạt gắn trên gối đỡ bạc đạn chịu tải, truyền động từ motor qua dây đai curoa và pully) để cách ly motor khỏi luồng khí nóng ẩm độc hại.
Khung bệ đỡ máy: Gia công bằng thép hình U, V hoặc thép hộp dày dặn, kết hợp với các lò xo giảm chấn hoặc đệm cao su chống rung dưới chân đế để hấp thụ toàn bộ xung lực rung động truyền xuống sàn móng.

Sự liên kết cơ khí vững chắc và đồng bộ giữa các chi tiết cao cấp này đảm bảo quạt hút ly tâm vận hành bền bỉ liên tục 24/7 dưới điều kiện áp suất và nhiệt độ cao mà không bị rung lắc nứt gãy khung máy. Quạt điện HN luôn kiểm tra nghiêm ngặt độ đồng tâm trục và cân bằng động trước khi xuất xưởng bất kỳ sản phẩm nào.

Xem thêm: Công Thức Tính Công Suất Quạt Hút: Hướng Dẫn Chi Tiết & Dễ Hiểu

Phân loại các dòng quạt hút ly tâm thông gió phổ biến trên thị trường

Tùy thuộc vào yêu cầu về cột áp tĩnh (Pa), lưu lượng gió (m³/h), nhiệt độ và nồng độ bụi bẩn của môi trường làm việc, quạt hút ly tâm thông gió được phân chia thành các chủng loại chuyên dụng sau:

Các dòng quạt ly tâm công nghiệp phổ biến bao gồm:

Quạt ly tâm thấp áp: Cột áp tĩnh thấp (thường dưới 1.000 Pa) nhưng có lưu lượng gió cực kỳ lớn, cánh quạt thường có dạng cánh cong về phía trước (Forward curved). Dòng này chuyên dùng để cấp gió tươi, hút thông gió tầng hầm, thông gió tòa nhà và lắp đặt trong các hệ thống điều hòa không khí trung tâm AHU/HVAC.
Quạt ly tâm trung áp: Cột áp tĩnh trung bình (từ 1.000 Pa đến 3.500 Pa), cánh quạt dạng cánh cong về phía sau (Backward curved) hoặc cánh phẳng. Dòng quạt này chuyên dùng để hút khói bếp nhà hàng, hút mạt cưa bụi gỗ, bụi bao bì may mặc, thông gió chuồng trại và cấp khí sạch cho các xưởng sản xuất.
Quạt ly tâm cao áp và siêu cao áp: Cột áp tĩnh cực cao (từ 3.500 Pa lên tới trên 15.000 Pa), cánh quạt thiết kế khe hẹp dày dặn chịu lực. Dòng quạt này chuyên dùng để thổi cấp khí đốt cho lò hơi, lò luyện kim, sục khí đáy ao hồ xử lý nước thải công nghiệp và vận chuyển nguyên vật liệu dạng hạt qua đường ống dẫn.
Quạt ly tâm truyền động gián tiếp chịu nhiệt: Motor đặt cách ly bên ngoài luồng khí thông qua gối đỡ ngâm dầu làm mát bằng nước hoặc cánh tản nhiệt phụ. Dòng quạt này chuyên dùng để hút khói sự cố PCCC, hút khí nóng lò sấy (từ 150°C đến 300°C) hoặc hút hơi hóa chất ăn mòn đậm đặc.

Sự phân loại kỹ thuật rõ ràng này giúp các kỹ sư cơ điện dễ dàng tính toán và lựa chọn chính xác dòng quạt tương thích với yêu cầu của từng hệ thống công trình, tránh tình trạng quá tải động cơ hoặc không đạt áp suất yêu cầu.

Ứng dụng thực tế của quạt hút ly tâm thông gió trong đời sống và sản xuất

Nhờ khả năng tạo cột áp tĩnh vượt trội và lực hút mạnh mẽ, quạt ly tâm đã trở thành thiết bị cơ điện không thể thay thế trong hàng loạt lĩnh vực đời sống và công nghiệp hiện đại.

Các ứng dụng thực tiễn nổi bật nhất của quạt hút ly tâm bao gồm:

Hệ thống hút lọc bụi công nghiệp: Đóng vai trò là nguồn động lực hút bụi gỗ, bụi xi măng, bụi sơn, bụi kim loại qua các đường ống thu gom dẫn vào hệ thống cyclone lắng bụi và tháp lọc bụi túi vải hoàn nguyên.
Hệ thống hút khói PCCC và tăng áp cầu thang tòa nhà cao tầng: Hút sạch khói độc hành lang khi có hỏa hoạn và thổi khí tạo áp suất dương trong buồng thang bộ thoát hiểm để cư dân thoát hiểm an toàn.
Hệ thống hút khói mùi bếp công nghiệp: Hút sạch hơi dầu mỡ, khói nhiệt và mùi thức ăn từ các chụp hút bếp nhà hàng, khách sạn đẩy qua đường ống xả lên đỉnh mái tòa nhà.
Hệ thống thông gió tầng hầm đỗ xe và hầm mỏ: Hút triệt để khí độc Carbon Monoxide (CO) từ khí thải xe cộ đọng dưới hầm sâu và cấp khí tươi giàu oxy cho người bên dưới.
Hệ thống cấp khí đốt lò hơi và sấy nông sản: Thổi khí cưỡng bức duy trì sự cháy cho các lò đốt tầng sôi, lò hơi công nghiệp và tuần hoàn khí nóng trong các hầm sấy lúa, sấy gỗ, sấy nông sản.

Sự hiện diện đa dạng của quạt hút ly tâm trong mọi quy trình sản xuất là minh chứng rõ nét nhất cho hiệu năng làm việc vượt trội và tính ứng dụng linh hoạt của dòng quạt này trong việc xử lý vi khí hậu công nghiệp. Chúng tôi tự hào đã cung cấp hàng ngàn hệ thống quạt ly tâm cho các nhà máy lớn trên cả nước.

Tiêu chí quan trọng khi tính toán chọn mua quạt hút ly tâm thông gió

Để lựa chọn được chiếc quạt ly tâm hoạt động đúng điểm làm việc tối ưu, bền bỉ và tiết kiệm điện năng, chủ đầu tư cần căn cứ vào các tiêu chuẩn kỹ thuật mấu chốt sau trước khi đặt mua:

Các thông số kỹ thuật then chốt cần tính toán bao gồm:

Lưu lượng gió (Airflow – m³/h) và Cột áp tĩnh tổng (Static Pressure – Pa): Đây là hai thông số sống còn. Cần tính toán tổng trở lực ma sát dọc đường ống, trở lực qua các góc cua, van gió và tổn thất áp suất qua phin lọc bụi để chọn quạt có biểu đồ đặc tuyến làm việc (Fan Curve) chuẩn xác.
Lựa chọn dạng truyền động trực tiếp hay gián tiếp: Nếu môi trường hút khí sạch, nhiệt độ thường (dưới 60°C) thì chọn truyền động trực tiếp để tiết kiệm chi phí; nếu hút khí nóng trên 80°C, khí ẩm ướt hoặc nhiều bụi bẩn bám dính thì bắt buộc phải chọn truyền động gián tiếp dây curoa để bảo vệ motor.
Chất liệu chế tạo cánh và vỏ quạt: Chọn thép CT3 sơn tĩnh điện cho môi trường thông thường; chọn Inox 304/316 cho môi trường hóa chất ăn mòn hoặc chế biến thực phẩm y tế; chọn vật liệu bọc cao su chịu mài mòn cho hệ thống hút cát, xi măng.
Góc xả miệng thổi phù hợp hướng tuyến ống: Cần xác định chính xác góc quay của miệng thổi (hướng 0°, 45°, 90°, 135°, 180°, 270°) theo chiều quay kim đồng hồ (CR) hoặc ngược chiều kim đồng hồ (CL) để việc kết nối ống gió tại công trình diễn ra thuận lợi nhất.

Việc tính toán chuẩn xác các thông số kỹ thuật này trước khi mua sắm sẽ giúp doanh nghiệp sở hữu thiết bị hoạt động đạt hiệu suất cao nhất, tránh hiện tượng quạt bị nghẽn điểm làm việc hoặc động cơ bị quá tải nhảy aptomat. Đội ngũ kỹ sư của Quatdienhanoi.vn luôn sẵn sàng hỗ trợ khách hàng tính toán phần mềm chọn quạt hoàn toàn miễn phí.

Xem thêm: Quạt Hút Công Nghiệp 600×600 Giá Bao Nhiêu? Cập Nhật Bảng Giá

Quy trình vận hành và bảo dưỡng quạt hút ly tâm thông gió đúng kỹ thuật

Do quạt ly tâm quay với tốc độ cao và tạo ra lực ly tâm lớn, quy trình vận hành và bảo dưỡng định kỳ đòi hỏi sự tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật để đảm bảo an toàn tuyệt đối cho người và thiết bị.

Các bước bảo dưỡng kiểm tra định kỳ quạt ly tâm bao gồm:

Kiểm tra chiều quay cánh quạt trước khi chạy thử: Khi mới đấu nối điện, hãy nhấp nhả công tắc để kiểm tra chiều quay của cánh quạt xem có trùng khớp với chiều mũi tên chỉ dẫn dán trên thân vỏ ốc sên hay không (nếu quay ngược chiều quạt vẫn thổi ra gió nhưng lưu lượng và áp suất chỉ đạt 20-30%).
Định kỳ bơm mỡ bôi trơn gối đỡ bạc đạn: Đối với dòng quạt gián tiếp, sử dụng súng bơm mỡ bổ sung mỡ chịu nhiệt cao cấp vào các vú mỡ của gối đỡ 1-2 tháng một lần để bảo vệ vòng bi không bị cháy rít do khô mỡ.
Vệ sinh mảng bám trên nan cánh quạt (Impeller): Bụi bẩn bám không đều trên các nan cánh sẽ làm mất cân bằng động của bánh guồng, gây rung giật nứt gãy mối hàn. Cần mở cửa thăm trên vỏ quạt định kỳ cạo sạch bụi bẩn bám trên cánh.
Kiểm tra căn chỉnh độ căng dây đai curoa: Kiểm tra độ võng của dây đai curoa (độ võng chuẩn từ 10-15mm khi ấn tay), siết lại bulông chân đế motor để căng lại dây đai nếu dây bị rão trượt pully.
Đo kiểm tra độ rung và dòng điện làm việc: Dùng máy đo độ rung cơ học kiểm tra độ rung bệ máy (chuẩn rung dưới 4.5 mm/s) và dùng ampe kìm đo dòng điện tải của motor đảm bảo không vượt quá dòng định mức ghi trên tem mác.

Việc duy trì thói quen bảo dưỡng định kỳ đúng kỹ thuật không chỉ đảm bảo an toàn lao động tuyệt đối mà còn giúp quạt hút ly tâm vận hành êm ái, kéo dài tuổi thọ bền bỉ hàng chục năm cho công trình của bạn.

Tổng kho quạt hút ly tâm thông gió uy tín chất lượng của Quạt điện Hà Nội

Nếu quý doanh nghiệp đang tìm kiếm một đơn vị uy tín chuyên sản xuất và phân phối các dòng quạt hút ly tâm công nghiệp chất lượng cao với mức giá gốc tận xưởng, Quạt điện Hà Nội chính là đối tác tin cậy số một dành cho bạn.

Những giá trị vượt trội mà tổng kho của chúng tôi mang lại cho các đối tác bao gồm:

Tổng kho sẵn số lượng lớn đầy đủ chủng loại: Kho hàng tọa lạc tại Số 3, đường Tứ Hiệp, Xã Thanh Trì, HN luôn có sẵn hàng trăm model quạt ly tâm thấp áp, trung áp, cao áp và siêu cao áp với dải công suất đa dạng từ 0.75kW đến 75kW phục vụ nhanh chóng cho mọi dự án.
Chất lượng gia công chuẩn mực xuất xưởng: Cánh quạt được cắt laser CNC chính xác, chấn dập định hình và cân bằng động kỹ thuật số hoàn hảo; 100% động cơ sử dụng dây đồng nguyên chất đạt chuẩn IP55 vận hành bền bỉ tiết kiệm điện.
Dịch vụ tư vấn thiết kế giải pháp trọn gói: Đội ngũ kỹ sư cơ điện giàu kinh nghiệm trực tiếp khảo sát, tư vấn tính toán cột áp, lưu lượng gió và thiết kế bản vẽ lắp đặt đường ống thông gió tối ưu nhất cho từng nhà xưởng.
Chính sách giá gốc tận kho và bảo hành lâu dài: Cam kết bán đúng giá niêm yết của nhà sản xuất, bảo hành chính hãng 12 – 24 tháng tận tâm và hỗ trợ giao hàng hỏa tốc đến tận chân công trình trên toàn quốc.

Với triết lý kinh doanh “Sản phẩm tốt – Bán đúng giá”, Quạt điện Hà Nội cam kết mang đến những giải pháp quạt ly tâm thông gió tối ưu nhất, hướng tới xây dựng một môi trường sản xuất trong lành, an toàn và đạt tiêu chuẩn xanh ESG cho mọi doanh nghiệp.

Quạt hút ly tâm thông gió là giải pháp cơ điện hoàn hảo giúp giải quyết triệt để các bài toán thông gió đường ống dài, hút khói nhiệt độ cao, hút lọc bụi bẩn công nghiệp và xử lý môi trường cho các công trình hiện đại. Việc thấu hiểu nguyên lý làm việc của lực ly tâm, lựa chọn đúng chủng loại quạt theo biểu đồ cột áp và tuân thủ quy trình bảo dưỡng định kỳ sẽ giúp hệ thống của bạn luôn vận hành ổn định, tiết kiệm tối đa điện năng và bảo vệ bền bỉ tài sản máy móc của doanh nghiệp.
