Sơ Đồ Quạt Hơi Nước: Giải Thích Chi Tiết Cấu Tạo & Nguyên Lý Hoạt Động

Để hiểu rõ hơn về cách thức hoạt động và có thể tự sửa chữa quạt hơi nước khi gặp sự cố, việc nắm vững sơ đồ quạt hơi nước là vô cùng quan trọng. Bài viết này của Quạt điện Hà Nội sẽ cung cấp cho bạn sơ đồ chi tiết về cấu tạo của quạt hơi nước, giải thích nguyên lý hoạt động của từng bộ phận và cung cấp những thông tin hữu ích để bạn có thể tự tin hơn trong việc sử dụng và bảo trì thiết bị này. Chúng ta hãy cùng nhau khám phá nhé!

Tổng quan về quạt hơi nước

Trước khi đi vào sơ đồ chi tiết, chúng ta cần có một cái nhìn tổng quan về quạt hơi nước:

• Định nghĩa: Quạt hơi nước (hay còn gọi là máy làm mát bằng hơi nước) là một thiết bị làm mát không khí dựa trên nguyên lý bay hơi của nước.

• Ưu điểm: Tiết kiệm điện, giá thành rẻ hơn so với điều hòa, tạo độ ẩm, dễ di chuyển.

• Phạm vi sử dụng: Thích hợp cho các không gian mở hoặc bán mở, có diện tích vừa và nhỏ.

Hiểu rõ về định nghĩa và ưu điểm của quạt hơi nước sẽ giúp chúng ta dễ dàng hình dung về cấu tạo và nguyên lý hoạt động của chúng.

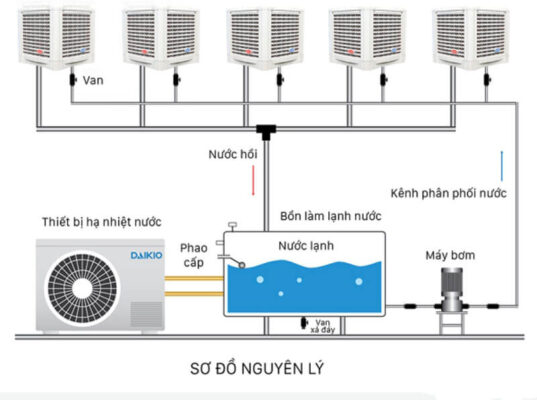

Sơ đồ cấu tạo quạt hơi nước chi tiết

Dưới đây là sơ đồ cấu tạo quạt hơi nước chi tiết, bao gồm các bộ phận chính:

(Vì tôi không thể chèn hình ảnh, bạn có thể tìm kiếm trên Google với từ khóa “sơ đồ quạt hơi nước” để có hình ảnh minh họa trực quan nhất)

Tuy nhiên, tôi sẽ mô tả chi tiết từng bộ phận và mối liên hệ giữa chúng:

1. Thân quạt:

   • Là bộ phận bên ngoài, bảo vệ các thành phần bên trong và tạo hình dáng cho quạt.

   • Thường được làm từ nhựa ABS hoặc các vật liệu tương tự.

2. Bảng điều khiển:

   • Cho phép người dùng điều chỉnh các chế độ hoạt động của quạt (tốc độ gió, chế độ làm mát, hẹn giờ,…).

   • Có thể là nút bấm cơ học hoặc bảng điều khiển điện tử.

3. Động cơ:

   • Cung cấp năng lượng để quay cánh quạt và máy bơm nước.

   • Thường là động cơ điện một pha hoặc ba pha (tùy thuộc vào công suất quạt).

4. Cánh quạt:

   • Tạo ra luồng gió để đẩy không khí đã được làm mát ra ngoài.

   • Có nhiều hình dạng và kích thước khác nhau tùy thuộc vào thiết kế của quạt.

5. Bình chứa nước:

   • Chứa nước để cung cấp cho quá trình làm mát.

   • Dung tích khác nhau tùy thuộc vào kích thước và công suất của quạt.

6. Máy bơm nước:
   * Bơm nước từ bình chứa lên tấm làm mát.
   * Thường là máy bơm chìm, hoạt động êm ái và có độ bền cao.

7. Tấm làm mát (Cooling Pad):
   * Là bộ phận quan trọng nhất trong quá trình làm mát.
   * Thường được làm từ giấy, gỗ hoặc sợi cellulose, có khả năng thấm hút nước tốt.
   * Nước từ máy bơm sẽ thấm ướt tấm làm mát, và khi không khí đi qua, nước sẽ bốc hơi, hấp thụ nhiệt và làm giảm nhiệt độ không khí.

8. Hệ thống phân phối nước:
   * Đảm bảo nước được phân phối đều lên tấm làm mát.
   * Bao gồm các ống dẫn, vòi phun, hoặc hệ thống máng tràn.

9. Phao báo mực nước:
   * Tự động ngắt bơm khi mực nước trong bình chứa xuống thấp, giúp bảo vệ máy bơm.

10. Lưới lọc bụi (tùy chọn):

    • Lọc bụi bẩn và các hạt vật chất trong không khí trước khi đi vào quạt, giúp bảo vệ các bộ phận bên trong và cải thiện chất lượng không khí.

Sơ đồ này giúp bạn hình dung rõ hơn về cách các bộ phận của quạt hơi nước liên kết và phối hợp với nhau.

Nguyên lý hoạt động của quạt hơi nước (mô tả chi tiết)

Để hiểu sâu hơn về quạt hơi nước, chúng ta cùng phân tích nguyên lý hoạt động của thiết bị này:

1. Bật quạt: Khi bật quạt, động cơ sẽ hoạt động, làm quay cánh quạt và máy bơm nước.

2. Bơm nước: Máy bơm nước hút nước từ bình chứa và đẩy lên hệ thống phân phối nước.

3. Làm ướt tấm làm mát: Hệ thống phân phối nước sẽ tưới đều nước lên tấm làm mát, làm cho tấm làm mát luôn trong trạng thái ẩm ướt.

4. Hút không khí nóng: Cánh quạt hút không khí nóng từ môi trường xung quanh vào bên trong quạt.

5. Làm mát không khí: Không khí nóng đi qua tấm làm mát, nước bốc hơi và hấp thụ nhiệt từ không khí, làm giảm nhiệt độ của không khí.

6. Thổi gió mát: Cánh quạt thổi luồng không khí đã được làm mát ra ngoài, tạo cảm giác mát mẻ cho người sử dụng.

7. Tuần hoàn nước: Nước không bay hơi hết sẽ chảy ngược trở lại bình chứa và được máy bơm tiếp tục bơm lên tấm làm mát, tạo thành một vòng tuần hoàn khép kín.

Quá trình này diễn ra liên tục, tạo ra luồng không khí mát mẻ và ẩm ướt, giúp làm giảm nhiệt độ trong không gian.

Các loại quạt hơi nước phổ biến hiện nay

Trên thị trường có rất nhiều loại quạt hơi nước khác nhau. Dưới đây là một số loại phổ biến:

1. Quạt hơi nước gia đình:

   • Đặc điểm: Kích thước nhỏ gọn, thiết kế đẹp mắt, phù hợp cho các không gian gia đình.

   • Công suất: Thường từ 50W đến 200W.

   • Dung tích bình chứa nước: Thường từ 5 lít đến 30 lít.

2. Quạt hơi nước công nghiệp:
   * Đặc điểm: Kích thước lớn, công suất mạnh mẽ, phù hợp cho các không gian công nghiệp.
   * Công suất: Thường từ 200W trở lên.
   * Dung tích bình chứa nước: Thường từ 30 lít trở lên.

3. Quạt hơi nước mini:

   • Đặc điểm: Thiết kế nhỏ gọn, dễ dàng di chuyển, phù hợp cho việc làm mát cá nhân.

   • Công suất: Thường dưới 50W.

   • Dung tích bình chứa nước: Thường dưới 5 lít.

4. Quạt hơi nước có điều khiển từ xa:

   • Đặc điểm: Tiện lợi trong việc điều chỉnh các chế độ hoạt động của quạt.

5. Quạt hơi nước có chức năng tạo ion:
   * Đặc điểm: Tạo ra các ion âm, giúp làm sạch không khí và khử mùi.

6. Quạt hơi nước có đèn UV diệt khuẩn:
   * Đặc điểm: Sử dụng tia UV để diệt khuẩn trong nước và không khí, giúp bảo vệ sức khỏe người dùng.

Việc lựa chọn loại quạt nào phụ thuộc vào nhu cầu sử dụng, diện tích không gian và ngân sách của bạn.

Các yếu tố ảnh hưởng đến hiệu quả làm mát của quạt hơi nước

Hiệu quả làm mát của quạt hơi nước không phải lúc nào cũng giống nhau, mà phụ thuộc vào nhiều yếu tố:

1. Độ ẩm môi trường: Độ ẩm càng thấp, quạt càng làm mát hiệu quả.

2. Nhiệt độ môi trường: Nhiệt độ càng cao, quạt càng làm mát hiệu quả.

3. Lưu lượng gió: Quạt có lưu lượng gió càng lớn thì khả năng làm mát càng nhanh.

4. Diện tích tấm làm mát: Tấm làm mát có diện tích càng lớn thì hiệu quả làm mát càng cao.

5. Chất liệu tấm làm mát: Tấm làm mát làm từ vật liệu có khả năng thấm hút và giữ nước tốt sẽ giúp quá trình bay hơi diễn ra hiệu quả hơn.

6. Vị trí đặt quạt: Đặt quạt ở vị trí thoáng mát, tránh ánh nắng trực tiếp và các vật cản để đảm bảo không khí được lưu thông tốt.

7. Chất lượng nước: Sử dụng nước sạch, không có cặn bẩn hoặc tạp chất để đổ vào bình chứa, giúp bảo vệ các bộ phận của quạt và đảm bảo hiệu quả làm mát.

Việc hiểu rõ các yếu tố này sẽ giúp bạn sử dụng quạt hơi nước một cách hiệu quả nhất.

Mẹo sử dụng quạt hơi nước hiệu quả

Để tận dụng tối đa hiệu quả làm mát của quạt hơi nước, bạn có thể áp dụng các mẹo sau:

• Đặt quạt ở vị trí thoáng mát: Đặt quạt ở nơi thoáng mát, tránh ánh nắng trực tiếp để tăng hiệu quả làm mát.

• Sử dụng đá lạnh: Cho thêm đá lạnh vào bình chứa nước để tăng cường khả năng làm mát.

• Sử dụng chế độ phun sương hợp lý: Không nên sử dụng chế độ phun sương liên tục trong thời gian dài, đặc biệt là trong phòng kín, để tránh làm tăng độ ẩm quá cao.

• Kết hợp với thông gió: Sử dụng quạt hơi nước kết hợp với thông gió tự nhiên hoặc quạt thông gió để đảm bảo không khí trong phòng luôn được lưu thông.

• Vệ sinh quạt thường xuyên: Thường xuyên vệ sinh quạt để loại bỏ bụi bẩn và nấm mốc, giúp quạt hoạt động tốt hơn và kéo dài tuổi thọ.

Áp dụng các mẹo trên sẽ giúp bạn tận hưởng không khí mát mẻ và thoải mái hơn với quạt hơi nước.

Bạn cần tư vấn các vấn đề liên quan quạt công nghiệp truy cập tại đây

Các dòng quạt hơi nước công nghiệp nổi bật tại Quạt điện Hà Nội

Để đáp ứng nhu cầu làm mát cho các không gian công nghiệp lớn, Quạt điện Hà Nội cung cấp các dòng quạt hơi nước công nghiệp mạnh mẽ và hiệu quả:

• Quạt Hơi Nước Công Nghiệp 2 Tầng KV-72Y3II: Với thiết kế 2 tầng độc đáo, quạt KV-72Y3II mang đến khả năng làm mát vượt trội và phân phối không khí đều khắp không gian. Sản phẩm có công suất 560W, lưu lượng gió 14000 m3/h, thích hợp cho các nhà xưởng, hội trường, sự kiện ngoài trời. Đặc biệt, Quạt điện Hà Nội đang có chương trình khuyến mãi hấp dẫn, giảm giá 25% chỉ còn 15.900.000 VNĐ (giá gốc 21.300.000 VNĐ).

• Quạt Hơi Nước Công Nghiệp Di Động KV-18Y (Công Suất Lớn): Quạt KV-18Y là lựa chọn lý tưởng cho các không gian cần khả năng làm mát mạnh mẽ và di động linh hoạt. Với công suất lên đến 1100W và lưu lượng gió 18.000 m3/h, quạt có thể nhanh chóng làm mát một khu vực rộng lớn. Đặc biệt, sản phẩm đang được giảm giá 31%, chỉ còn 15.200.000 VNĐ (giá gốc 20.300.000 VNĐ).

• Quạt Hơi Nước Công Nghiệp Công Suất Lớn KV-72Y3: Quạt KV-72Y3 là sự kết hợp hoàn hảo giữa hiệu suất và tiết kiệm điện năng. Với công suất 280W và lưu lượng gió 7000 m3/h, quạt phù hợp với nhiều không gian công nghiệp khác nhau. Hiện tại, sản phẩm đang có mức giá ưu đãi chỉ 7.850.000 VNĐ (giá gốc 11.300.000 VNĐ).

Các sản phẩm quạt hơi nước công nghiệp tại Quạt điện Hà Nội đều được cam kết về chất lượng, độ bền và hiệu quả làm mát, giúp bạn yên tâm sử dụng trong thời gian dài.

Kết luận

Quạt hơi nước là một giải pháp làm mát hiệu quả và tiết kiệm điện, được nhiều gia đình lựa chọn. Hy vọng rằng bài viết này của Quạt điện Hà Nội đã cung cấp cho bạn những thông tin chi tiết và hữu ích về sơ đồ quạt hơi nước, giúp bạn hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của thiết bị này. Nếu bạn có bất kỳ thắc mắc nào khác hoặc cần tư vấn về các sản phẩm quạt điện, hãy liên hệ với chúng tôi.
